Módulo sensor de corrente alternada AC 5A com relê - 12Vdc

Módulo sensor de corrente alternada AC 5A com relê - 12Vdc

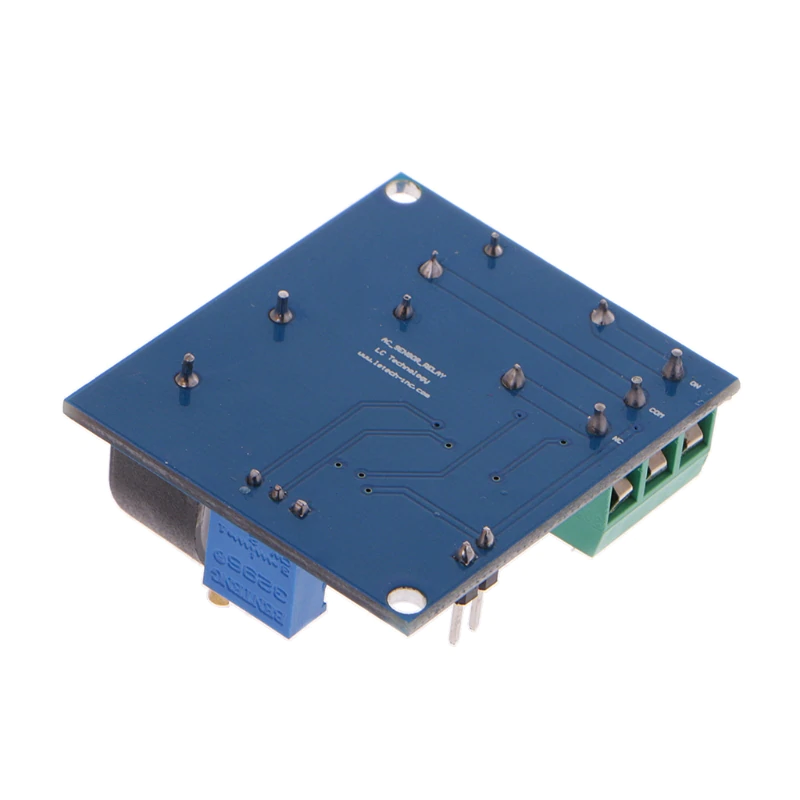

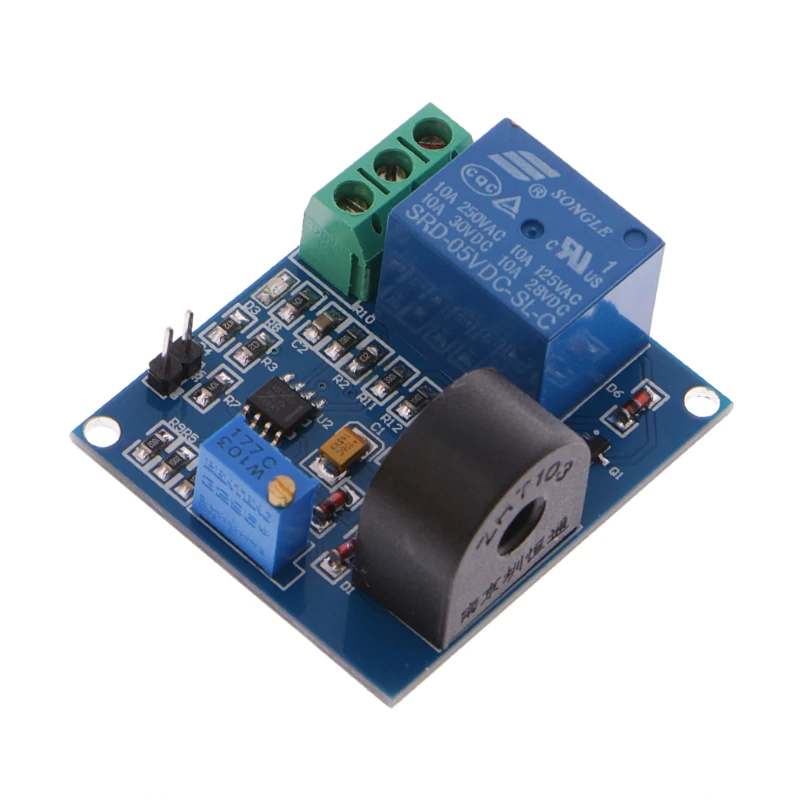

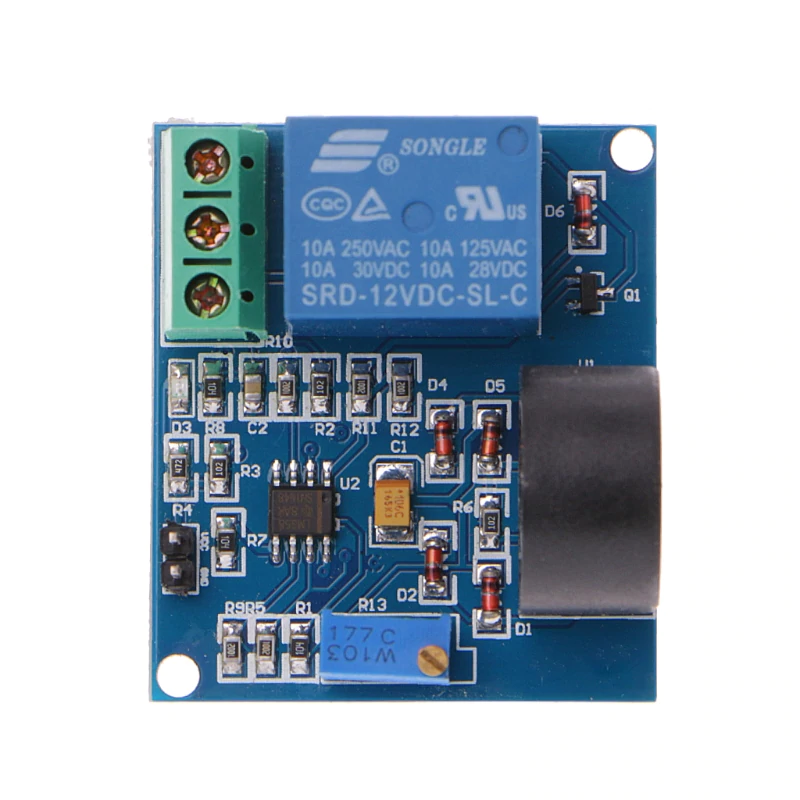

O Módulo sensor de corrente alternada AC 5A com relê - 12Vdc é um sensor de sobrecorrente (ou corrente de sobre carga) que usa um transformador de corrente para ler o sinal de corrente de até 5A (somente corrente alternada AC/CA) que ativa o relê quando atinge a corrente ajustada (0.3-5A). O relê conta com os três contatos livres para conexão: COM (comum), NC (normal fechado) e NO (normal aberto).

Para aplicação prática, devemos passar o fio (que está conduzindo a corrente que será monitorada) pelo orifício do transformador de corrente, usar os contatos do relê para realizar o chaveamento desejado.

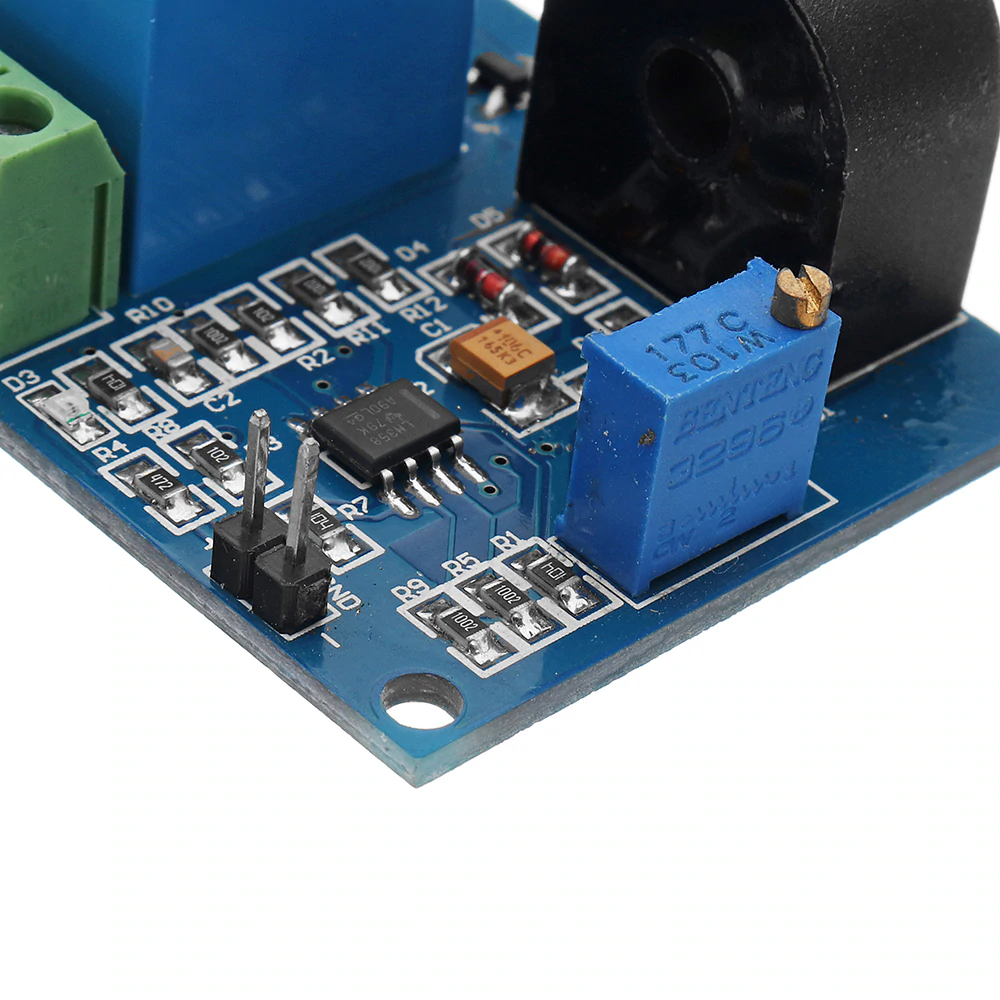

Para ajustar a corrente, é necessário fazer passar pelo fio a corrente na qual o relê deve ser acionado. Com a corrente circulando pelo fio, ajuste o trimpot (potenciômetro) até que o relê arme. Girando no sentido horário reduz o nível de corrente que irá armar o relê.

- Tensão de operação: 12Vdc;
- Corrente de operação: <20mA;
- Corrente de detecção: 0.3A ~ 5A;
- Corrente máxima do relê: 10A;
- Frequência de operação: 20Hz ~ 400Hz;
- Diâmetro máximo do fio: 4.5mm;
- Temperatura de operação: -40 a +85ºC;

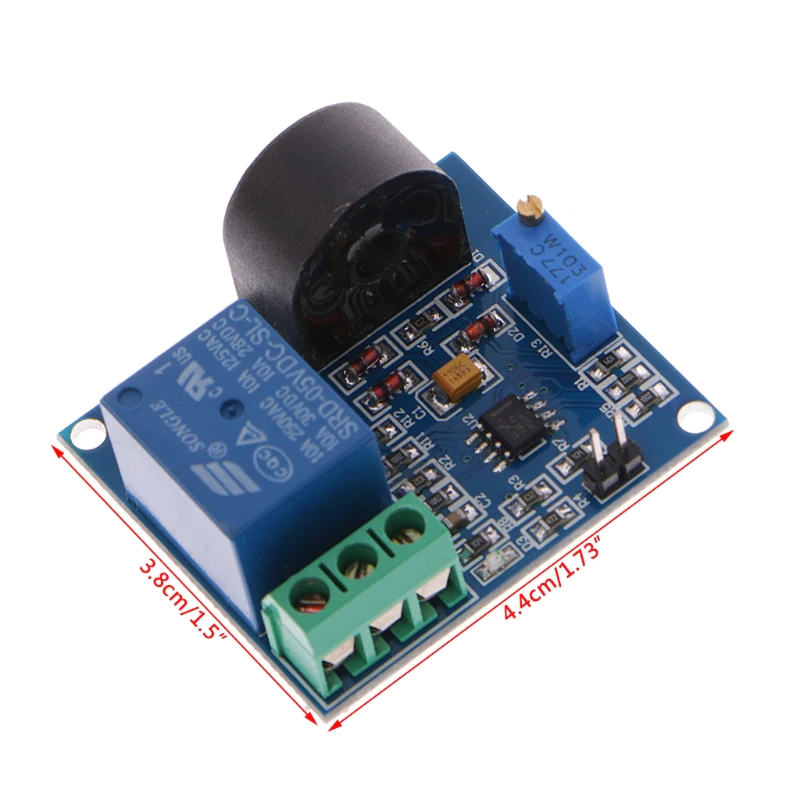

- Dimensões: 39mm x 44mm x 23mm (altura);
- Peso: 24g.

Conexões:

- VCC: 12Vdc;
- GND: Negativo;
- NO: contato normal aberto do relê;
- COM: contato comum do relê;
- NC: contato normal fechado do relê.

Ao comprar esse produto receba:

- 1 x Módulo sensor de corrente alternada AC 5A com relê - 12Vdc;
- Nota fiscal eletrônica de compra (NFe).
