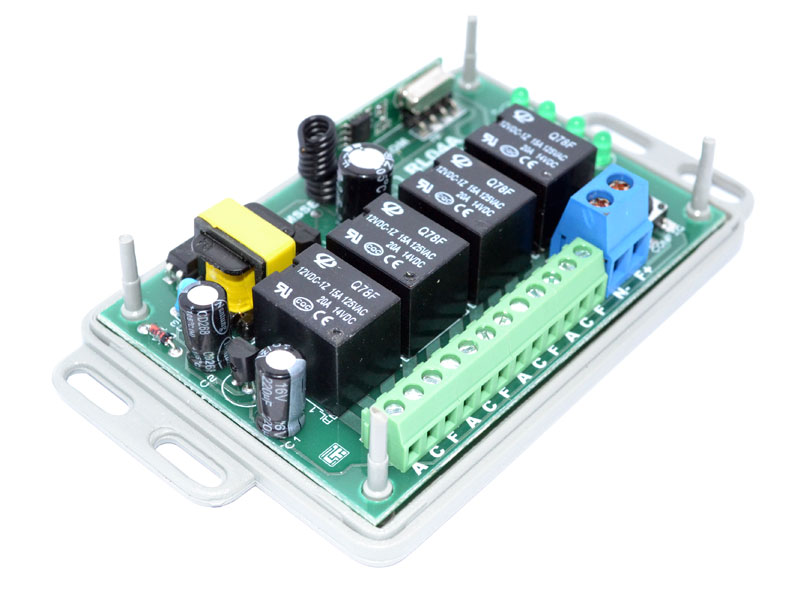

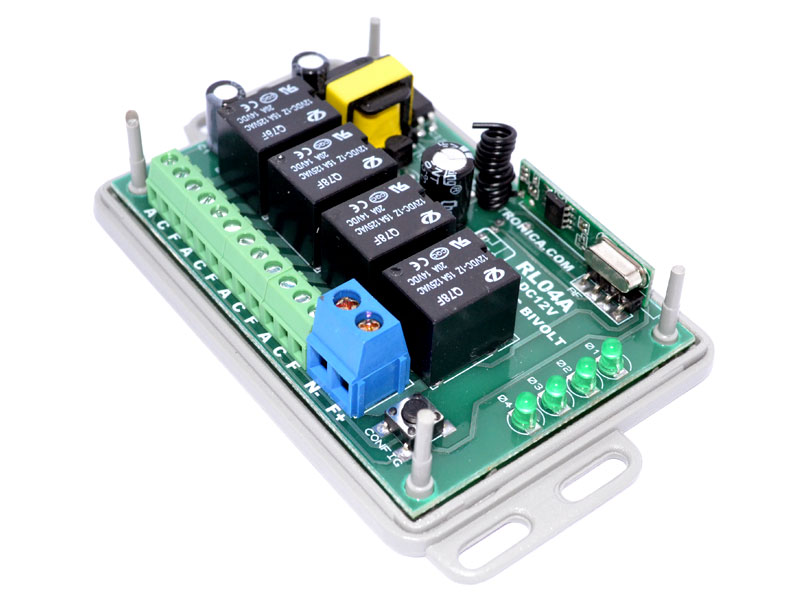

Módulo relê para automação residencial RF 433Mhz 4 canais Bivolt - RL04A - Broadlink Touchlight Geeklink
O Módulo relê para automação residencial RF 433Mhz 4 canais Bivolt - RL04A é ideal para automatizar equipamentos elétricos como motores, lâmpadas, contatores, válvulas solenoides e etc.
Permite o controle via controles remotos com frequência de 433.92Mhz com protocolo learning code que utilizem chips: eV1527, PT2264, PT2262 e HT6P20B.
Oferecemos suporte via telefone para a instalação e/ou configuração do produto para pessoas que possuam conhecimentos de eletricidade. O cliente nos informa um telefone e receberá uma ligação do nosso suporte técnico.
Funciona alimentado diretamente em tensão de 100V ~ 240V.
Possui função de temporização de 1s à 4min20s.
Funciona com nossos controles de 2, 3, 4, 12 e 16 botões.
Temos modelo para 12V e Bivolt (127V e 220V). Este é o modelo Bivolt.
*Controle não incluso.
*Só garantimos o funcionamento com os controles que vendemos, demais é por conta e risco do cliente.
*Os controles precisam atender as especificações descritas neste anúncio.
Para usar com a Broadlink poderá baixar um dos nossos controles na nuvem do App e-Control, busque por 'MSS'.
Para usar com a TouchLight poderá gerar os códigos RF no próprio App.
Demais centrais precisa ter o controle remoto físico para copiar no App.
Modos de funcionamento:
- Modo 1 – Retenção – Um botão controle remoto
Retenção: Liga o relê e ele se mantém ligado. Desliga o relê e ele se mantém desligado. O mesmo botão do controle remoto liga e desliga a cada pulso, ou seja, cada vez que o botão do controle remoto for pressionado e solto o relê irá trocar entre ligado e desligado. Neste modo de funcionamento utiliza-se um botão do controle remoto.
- Modo 2 – Pulso – Um botão controle remoto
O relê se mantém ligado somente ENQUANTO o botão do controle remoto for mantido pressionado. Neste modo de funcionamento utiliza-se um botão do controle remoto.
- Modo 3 – Retenção – Dois botões controle remoto
Retenção: Liga o relê e ele se mantém ligado. Desliga o relê e ele se mantém desligado. Um botão do controle remoto liga o relê quando pressionado (o primeiro botão memorizado) e outro botão do controle remoto desliga o relê quando pressionado (o segundo botão memorizado), ou seja, neste modo terá um botão específico para ligar e outro para desligar. Neste modo de funcionamento utilizam-se dois botões do controle remoto.
- Modo 4 – Retenção – Dois botões controle remoto
Retenção: Liga o relê e ele se mantém ligado. Desliga o relê e ele se mantém desligado. Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto o relê muda entre ligado e desligado (o primeiro botão memorizado) e um botão do controle remoto sempre desliga (o segundo botão memorizado). Neste modo de funcionamento utilizam-se dois botões do controle remoto.
Obs: No texto acima, informa que será usado dois botões ou apenas um botão. Isto não quer dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários para usar o modo de funcionamento. Podemos cadastrar diversos botões para fazer a mesma função. Podemos ter botões de controles distintos no mesmo receptor ou cana desde que respeitado o limite de 20 botões por canal.
Características do produto:
- Tensão de funcionamento: 100Vca~240Vca - Bivolt. Não utilizar em redes não senoidais;
- Corrente máxima dos contatos: 3A (36W em 12Vdc; 380W em 127V; 660W em 220V). Equipamentos com potência reativa, deve-se considerar a potência aparente;
- Tipo de chaveamento: Eletromecânico/relês;
- Função de temporização de 1s à 4min20s configurável;
- Possui modos de funcionamento que usam 2 botões para permitir a criação de cenas por aplicativos de celular com centrais de automação como Broadlink, TouchLight e GeekLink;
- Modos de funcionamento configuráveis: Pulso e retenção;
- Tensão máxima de chaveamento: 250Vca (não tem relação com a tensão de alimentação);
- Frequência: 433.92 Mhz;
- Protocolo: Learning code com os chips PT2262, PT2264, eV1527 e HT6P20B;
- Meio de controle: Via controle remoto RF 433Mhz;
- Memória para botões: Até 10 botões por canal. Isto representa 10 controles para modos que utiliza 1 botão, ou 5 controles para modos que utilizam 2 botões;
- Memória não volátil: Não perde as configurações e/ou controles remotos memorizados quando acaba energia elétrica;
- Se acabar a energia elétrica os relês voltam no estado desligado;
- Modos de funcionamento: Total 4 modos;
- Distância média de funcionamento: 20m à 100m, livre de interferências e barreiras;
- Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações do manual);
- Dimensões: 85mm (100mm com as alças) x 60mm x 28mm;
- Modelo: RL04A-BIVOLT;
- Fabricante: MSS Eletrônica.
Aplicações:
- Controle de iluminação;
- Válvulas solenoides;
- Motores de corrente continua;
- Talhas elétricas;
- Cortinas motorizadas com 3 fios;
- Janelas motorizadas com 3 fios;
- Contatores;
- Disparo de fogos de artifício;
- Acionamento de ventiladores (apenas liga/desliga);
- E demais equipamentos, desde que respeite o limite de corrente/potência do produto.
Funções dos bornes:
- A: Contanto normalmente aberto do relê;
- C: Contato comum ao Aberto (A) e Fechado (F);
- F: Contato normalmente fechado;
- F+: Terminal fase ou neutro;
- N-: Terminal fase ou neutro.
Obs: Não importa a ordem dos terminais fase e neutro.
Ao comprar este produto receba:
- 1 x Módulo relê para automação residencial RF 433Mhz 4 canais Bivolt - RL04A;

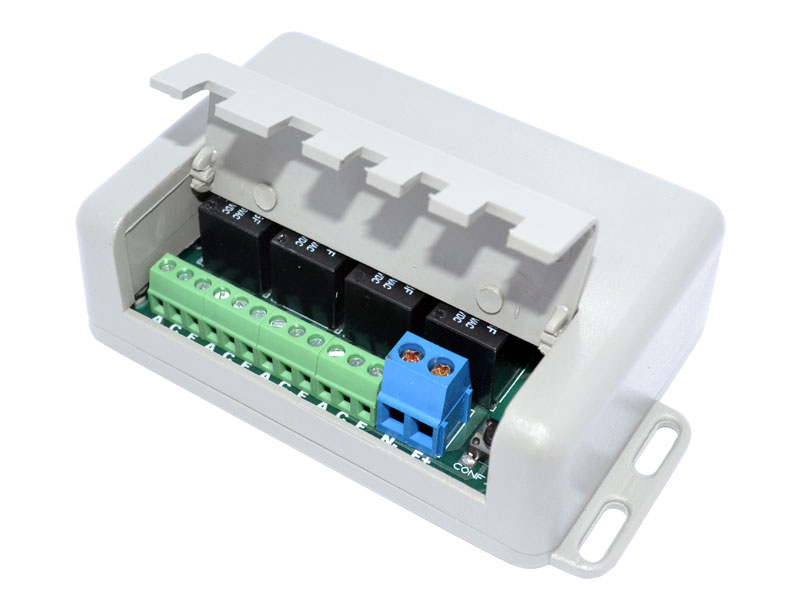

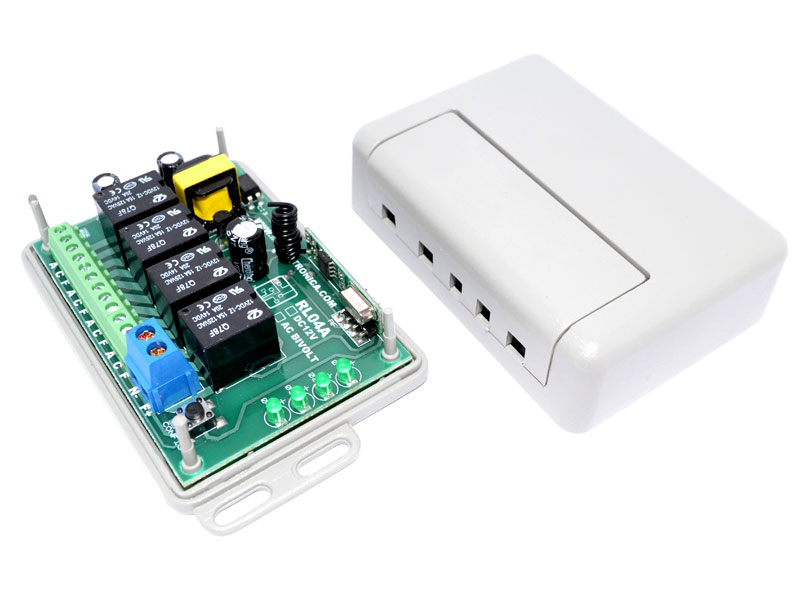

- 1 x Gabinete de fixação do receptor;
- Datasheet em inglês no formado .pdf (DOWNLOAD);
- Nota fiscal eletrônica de compra (NFe).
