Módulo relê 1 canal 5V 10A acionamento nível alto e nível baixo
O Módulo relê 1 canal 5V 10A acionamento nível alto e nível baixo é ideal para aplicações onde exige somente um dispositivo de chaveamento (relê), pois possui baixo custo e tamanho reduzido.
O Módulo relê 1 canal 5V 10A acionamento nível alto e nível baixo é composto por um relê de alta qualidade com tensão de alimentação 5V e capacidade de chaveamento de até 10A, podendo chavear cargas em até 250V.
O Módulo relê 1 canal 5V 10A acionamento nível alto e nível baixo possui um conector com os três terminais do relê: Comum, NC e NF, além de possuir um transistor para chaveamento, sendo assim, poderá ser conectado diretamente à saída do microcontrolador, como por exemplo o Arduino ou PIC. Também possui um foto acoplador que isola eletricamente o pulso de acionamento e a bobina do relê. Para facilitar as conexões, o lado da alimentação e sinal também usa borne com parafusos.
Esse modelo possui um jumper para selecionar se o sinal de acionamento será alto (H) ou baixo (L). Assim poderá acionar o relê com sinal 5V ou 0V dependendo da posição do jumper.
Características:
- Tensão de alimentação: 5Vdc;
- Corrente de chaveamento: 10A;
- Tensão máxima de isolação/chaveamento: 250V;
- Nível lógico de acionamento: 5V ou 0V, depende do jumper H/L;
- LEDs: Indicam estado alimentado e estado relê ligado;

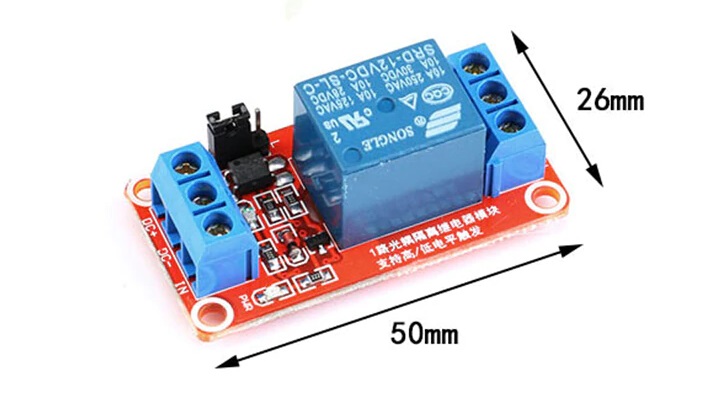

- Dimensões: 50mm x 26mm x 20mm;
- Peso: 16g.
Ao comprar este produto receba:
- 1x Módulo relê 1 canal 5V 10A acionamento nível alto e nível baixo;
- Nota fiscal eletrônica de compra (NFe)
