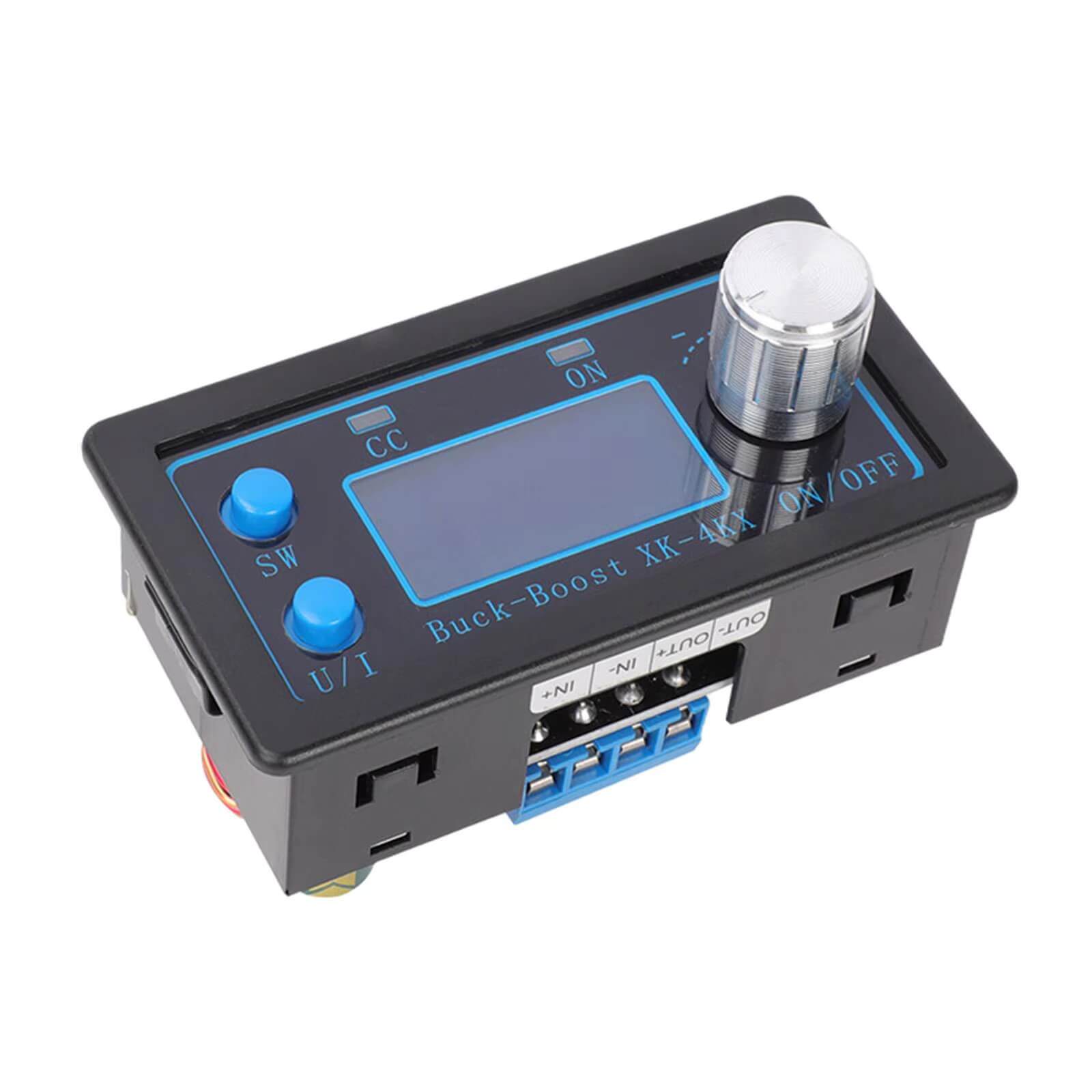

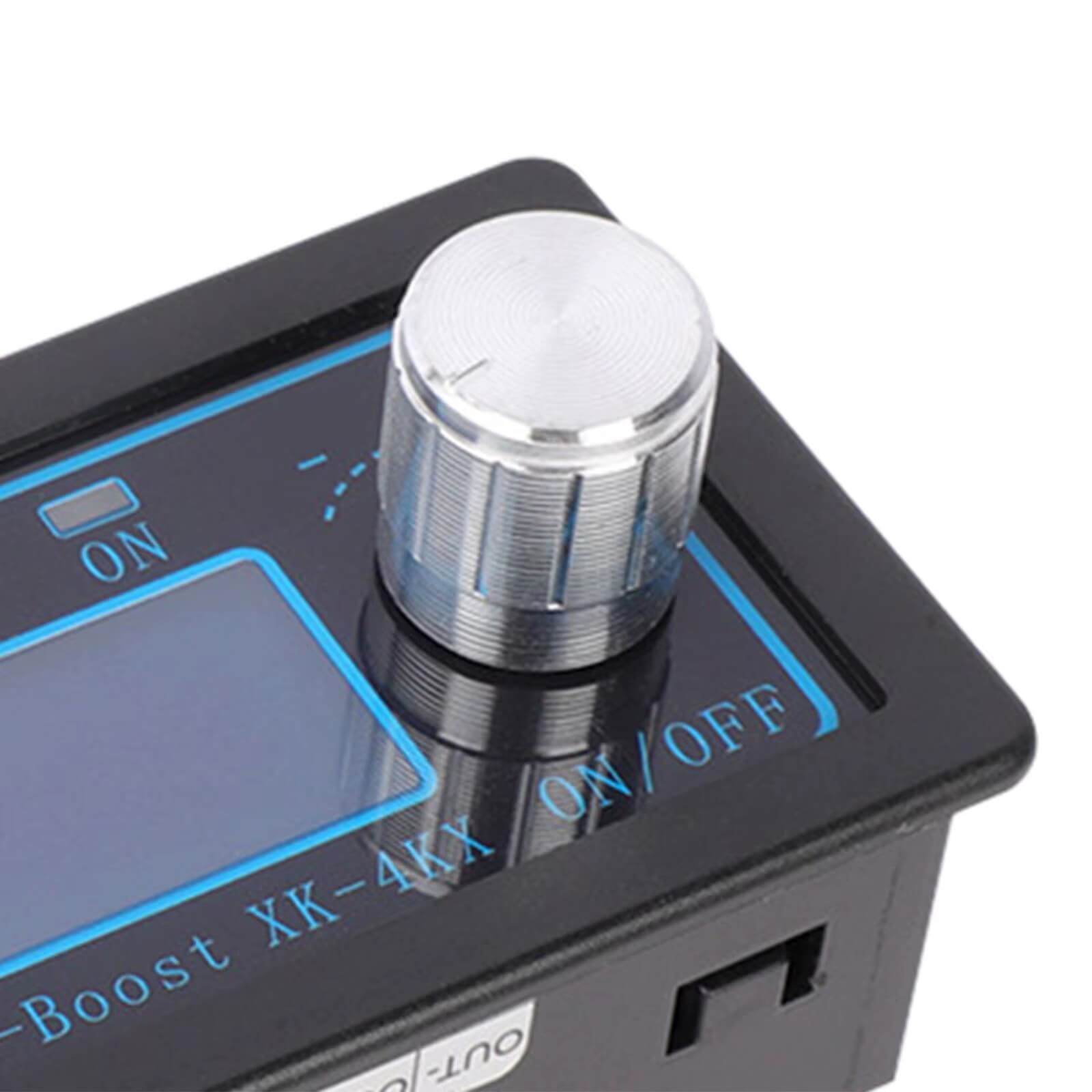

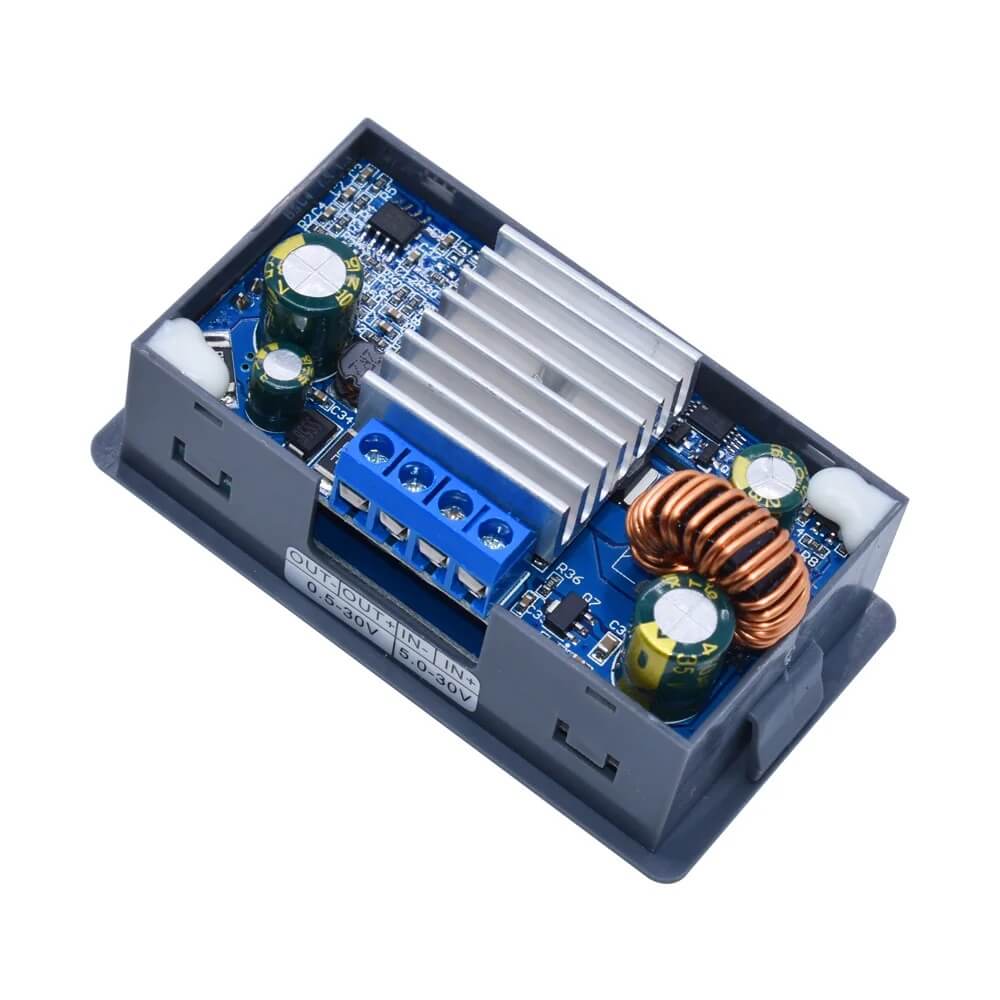

Módulo regulador de tensão DC DC Step Down e Step UP 4A 0.5V - 30V digital com display
O "Módulo regulador de tensão DC DC Step Down e Step UP 4A 0.5V - 30V digital com display" pode ser alimentado com uma tensão de entrada entre 5.5V e 30V e fornecer uma tensão de saída entre 0.5V e 30V. A tensão de saída pode ser maior ou menor que a tensão de entrada, já que esse modelo trabalha como step up (eleva) ou step down (reduz) de forma automática.
A corrente de saída máxima são de 4A. É possível ajustar a corrente de saída máxima.
Tomando como base o princípio de que energia não se cria, então não é possível manter uma tensão maior na saída, caso a corrente solicitada na saída seja maior ou igual à capacidade de corrente aplicada na entrada. Ou seja, se estiver entrando com 10V e 2A, não será possível solicitar na saída tensão maior do que 10V se for consumir 2A. Nesse caso, se fossem 20V, a corrente máxima seria 1A.
Para se determinar a corrente necessária na entrada ou descobrir a corrente máxima que poderá ser solicitada na saída para uma determinada capacidade de corrente na entrada, podemos usar como base a equação de potência, que em situações gerais, nos permite co-relacionar a energia de entrada e saída (desprezando perdas).
P = V x I, onde P é potência em Watt(W), V é a tensão em Volts(V) e I a corrente elétrica em amperes(A).
Voltando ao exemplo de uma tensão de entrada de 10V e 2A, a potência seria: P = 10V x 2A = 20W. Então a corrente de saída máxima seria I = P/V, I = 20W/20V = 1A. Para o valor exato, precisa levar em conta a eficiência de conversão de 88%.
Essa relação não é exclusiva para esse produto, mas sim um princípio da eletricidade.
Características:
- VERSÃO COM DISPLAY;
- Modelo: ZK-4KX ou XK-4KX (SERÁ ENVIADO O QUE ESTIVER EM ESTOQUE);
- Tipo: Buck-Boost, Step-up e Step-down;
- Tensão de entrada: 5.5-30Vcc;
- Tensão de saída: 0.5-30Vcc (Maior ou menor que a entrada);
- Corrente máxima: 4A (Respeitar a potência máxima);
- Potência máxima: 35W sem ventilação, 50W com ventilação forçada (P = V x I);
- Eficiência: até 88%;
- Resolução do display: 0.01V, 0.001A;
- Proteção contra baixa tensão de entrada: Configurável, padrão 4.8V;
- Proteção contra alta tensão de saída: Configurável, padrão 31V;
- Proteção contra sobre corrente de saída: Configurável, padrão 4.1A;
- Proteção contra sobre potência de saída: Configurável, padrão 50W;
- Proteção contra sobre temperatura: Configurável, padrão 110ºC;
- Tempo limite de uso: Configurável, padrão desligado (0h-100h);
- Frequência de chaveamento: 180Khz;
- Dimensões externas: 79 x 43 x 26mm;
- Dimensões internas: 71mm x 39mm;
- Peso: 71g.
Ao comprar esse produto receba:
1 x Módulo regulador de tensão DC DC Step Down e Step UP 4A 0.5V - 30V digital com display;
Nota fiscal eletrônica de compra (NFe).
