Módulo PWM regulador de tensão 10A - 10~40V - Controlador de velocidade para motor 12V e 24V 0~100% - CMHC-1412V9

O Módulo PWM regulador de tensão 10A - 10~40V - Controlador de velocidade para motor 12V e 24V 0~100% - CMHC-1412V9 permite controlar a variação de velocidade de 0 à 100% de motores DC com tensões entre 9 e 40 VDC. Motor de vidro elétrico de carro por exemplo.

Se você tem um motor de 9V/12V/24V e precisa controlar a velocidade dele de 0 à 100%, este módulo serve para essa função, desde que a corrente não passe de 10A e/ou 400W.

Módulo PWM regulador de tensão 10A - 10~40V - Controlador de velocidade para motor 12V e 24V 0~100% - CMHC-1412V9 possui um potenciômetro que quando girado no sentido horário aumenta a tensão média de saída e no sentido anti-horário diminui. A modulação PWM é de 10% à 100%, porém o efeito sobre a velocidade de motores CC/DC se dá de 0% à 100%, já que em 10% do PWM o motor não gira.

Os limites são: Corrente 10A e potência 400W. As ligações são feitas por bornes com parafusos que facilitam a conexão, possuindo: Power +, Power -, Motor + e Motor -.

Características:

- Modelo: CMHC-1412V9;
- Tensão de alimentação: 10-40V (Em nossos testes, a partir de 7V um motor 12V pode ser controlado);
- Tensão de saída: A mesma de entrada modulada em PWM;
- Frequência PWM: 20Khz~27Khz;
- Corrente máxima: 10A, acima de 6A usar ventilação forçada;
- Potência máxima: 400W (P = V x I);
- Proteção contra inversão de polaridade (Se inverter não liga);
- Variação duty cicle PWM: 10~100%, para motores a velocidade varia de 0~100%;
- Controlador: NE555;

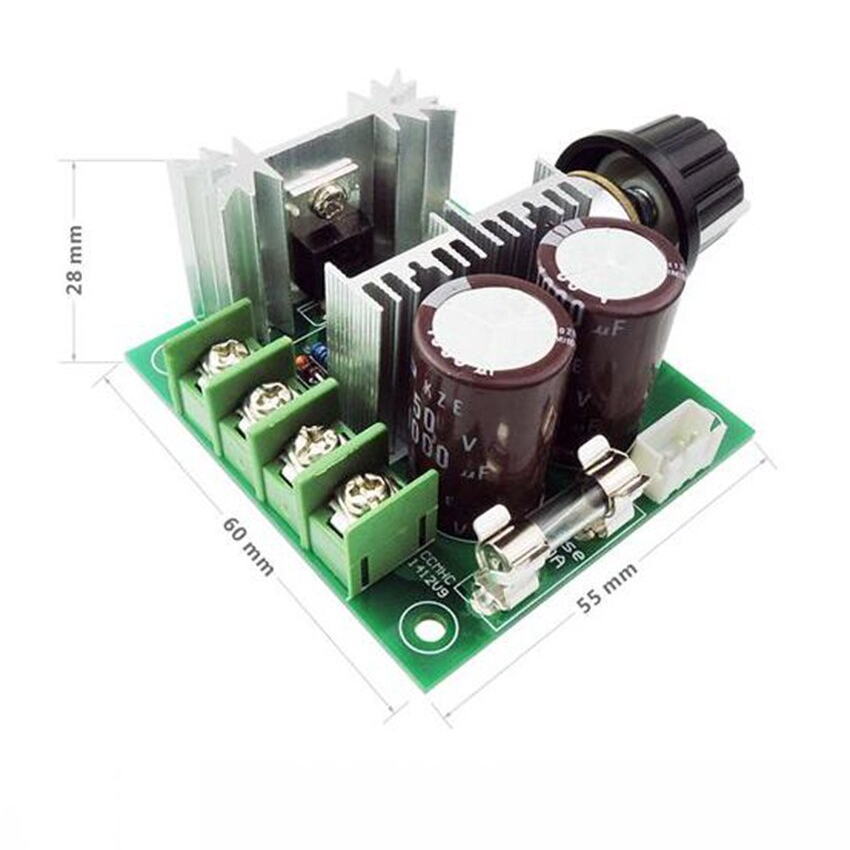

- Dimensões: 60 X 55 (73 com o eixo do potenciômetro/knob) X 28mm (aproximadas).

Aplicações:

- Controle da velocidade de motores CC/DC de 9V, 12V, 24V até 40V;
- Controle da temperatura de resistências de 10V até 40V;
- Controle da luminosidade de lâmpadas de 9V até 40V (12V, 24V por exemplo);
- Controle da luminosidade de fita de LED 12V de cor única;
- Controle da abertura de solenoides proporcionais.

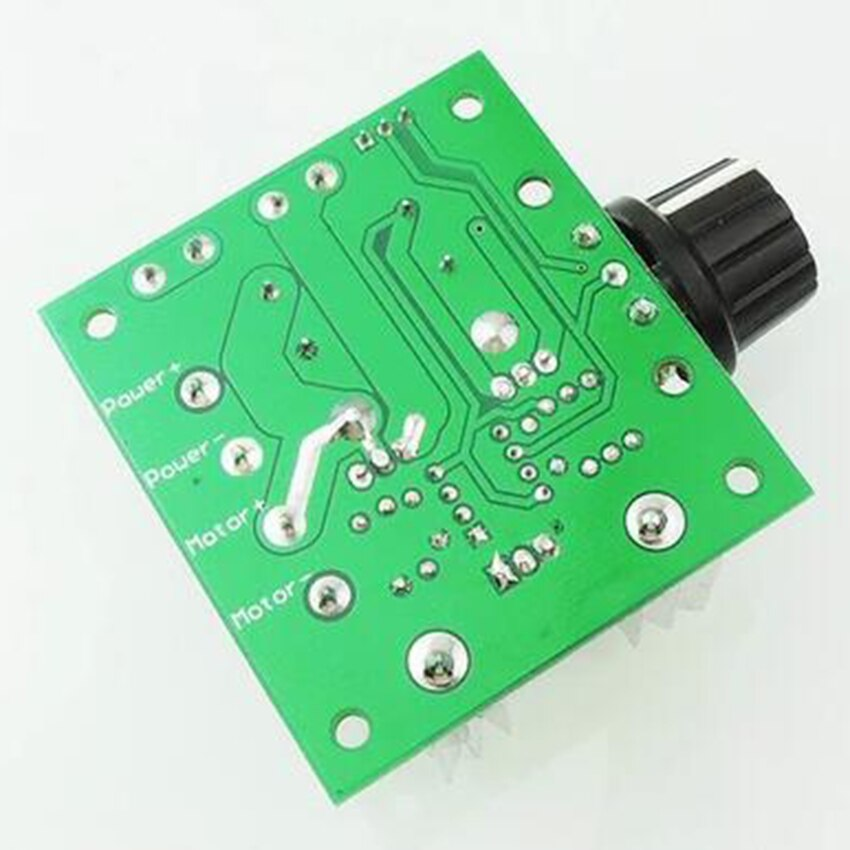

Ligações:

- Power +: Alimentação positiva da placa;
- Power -: Alimentação negativa da placa;
- Motor +: Saída positiva para o motor/carga;
- Motor -: Saída negativa para o motor/Carga.

Ao comprar esse produto receba:

- 1 x Módulo PWM regulador de tensão 10A - 10~40V - Controlador de velocidade para motor 12V e 24V 0~100% - CMHC-1412V9
- Nota fiscal eletrônica de compra (NFe)

Informações adicionais:
