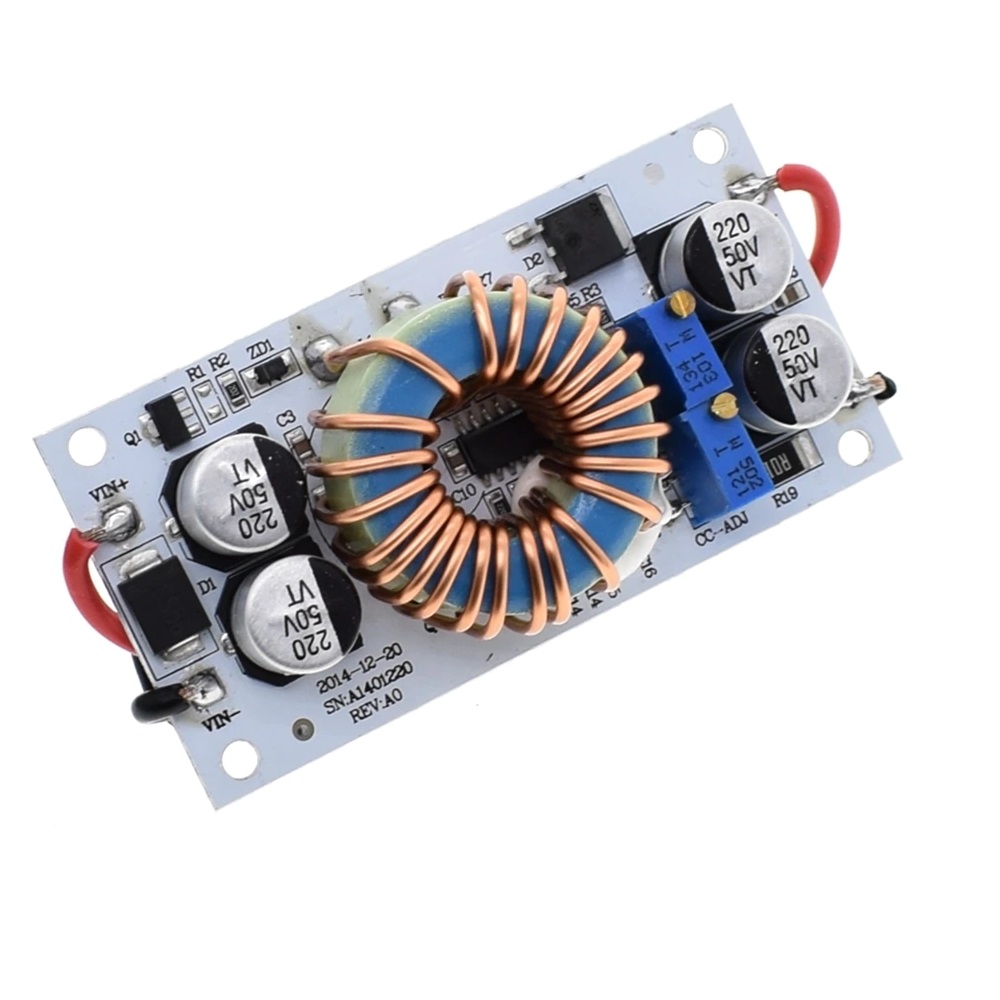

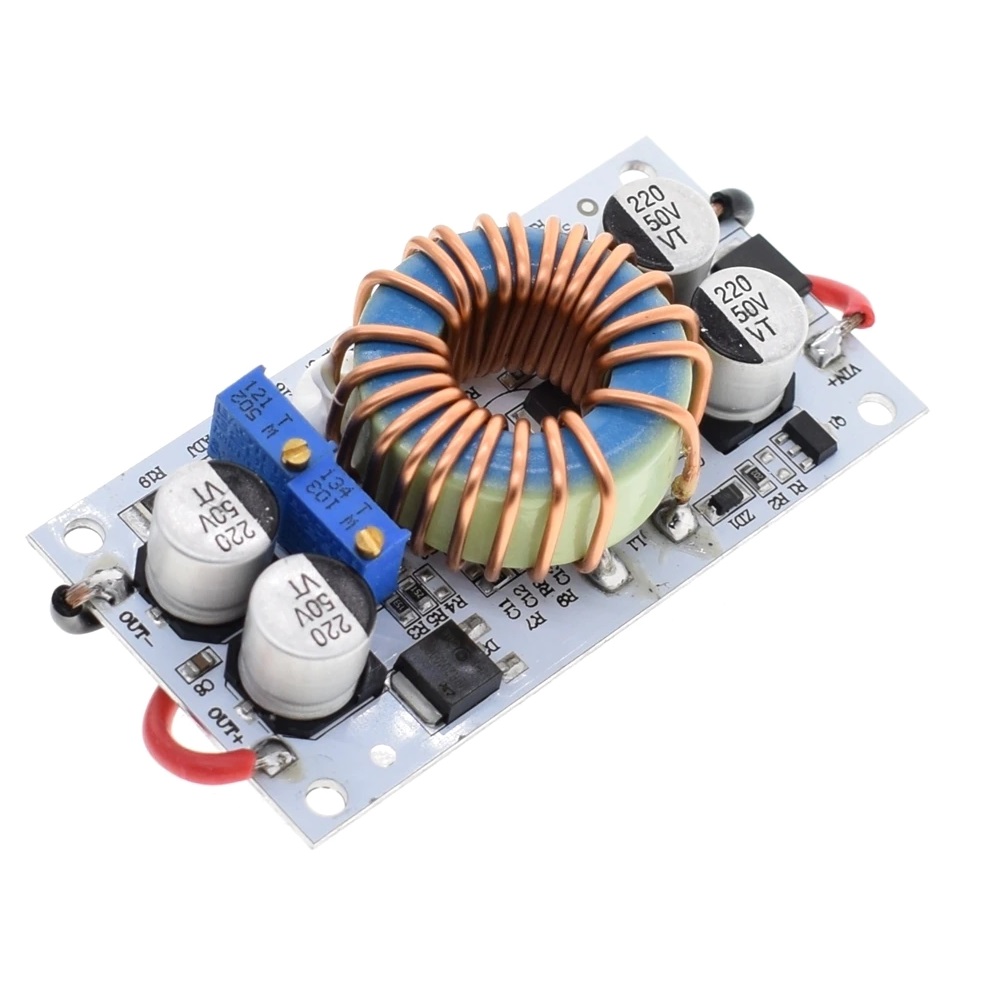

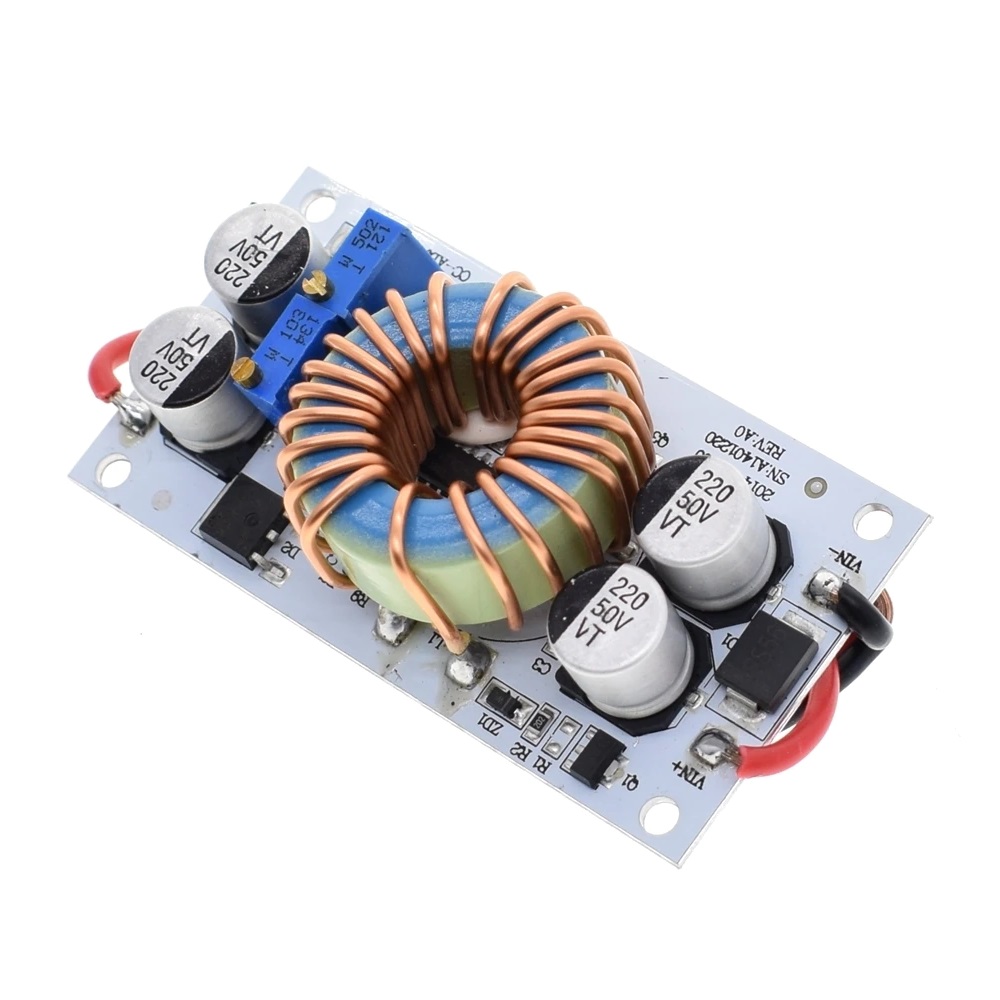

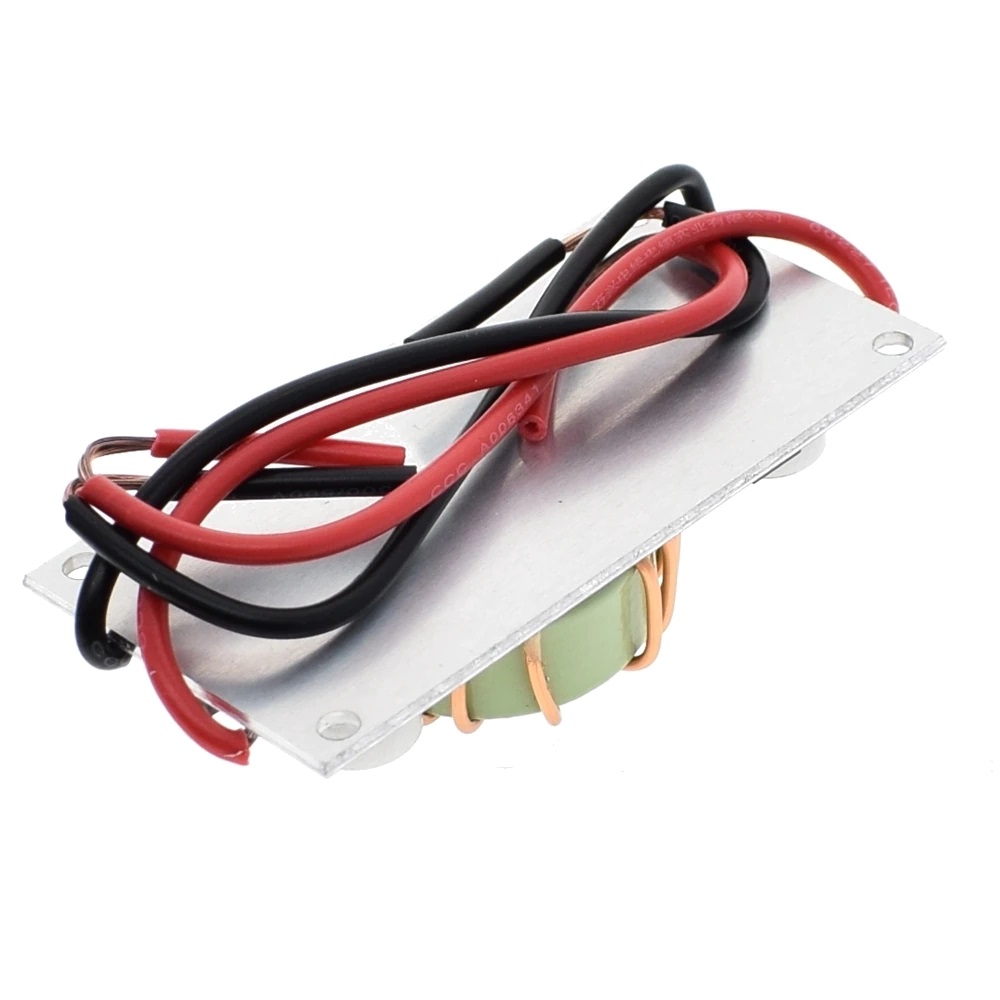

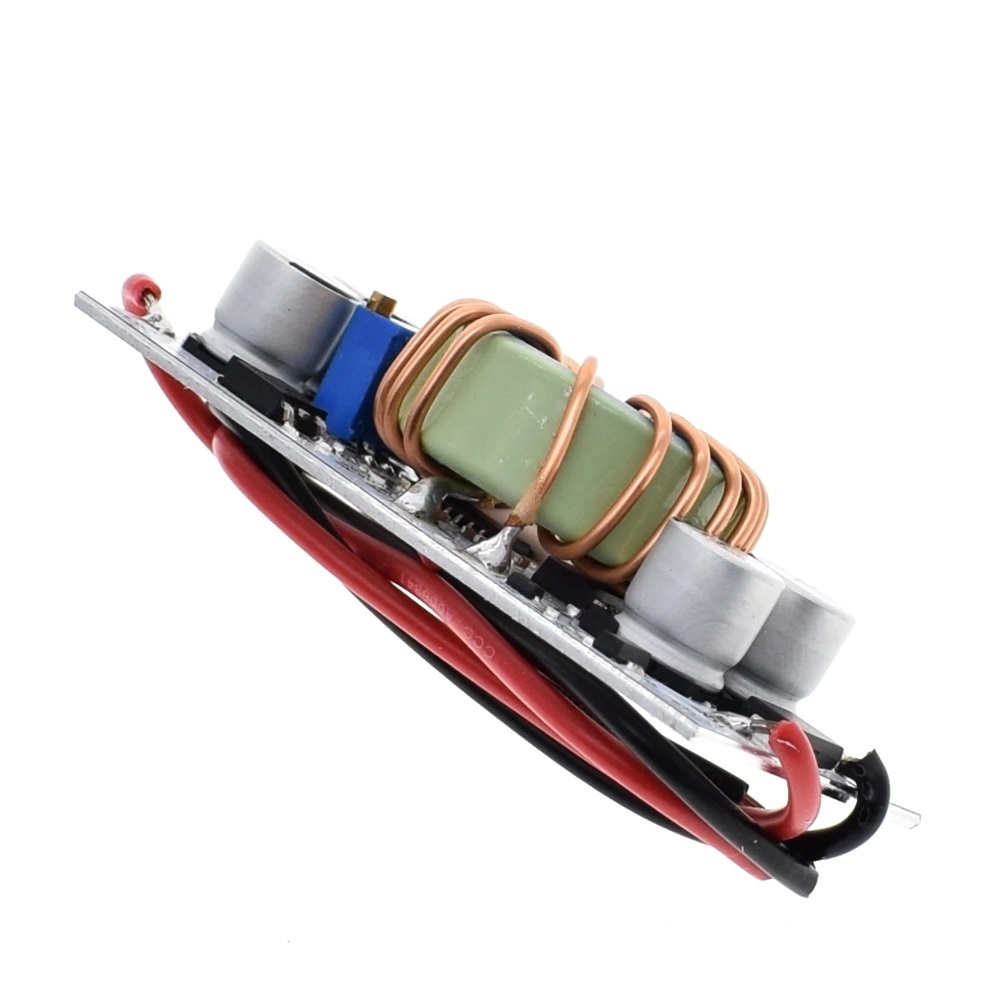

Módulo conversor DC-DC Step-up 250W 10A - 8.8-48V para 12-50V
O Módulo conversor DC-DC Step-up 250W 10A - 8.8-48V para 12-50V permite elevar tensões de 8.5V a 48V para uma tensão de saída de 12V a 50V (sempre maior do que a tensão de entrada).
É possível ajustar a tensão e corrente máxima, portando você poderá usar o conversor como uma fonte de tensão ou corrente constante. Assim é possível alimentar fitas de LEDs ou fazer um carregador de baterias.
Se você tem uma fonte de 12V e precisa alimentar um circuito com 24V (até 50V), este módulo serve para essa função, desde que a corrente não ultrapasse 10A e 250W (acima de 6A usar dissipador de calor e ventilação forçada), desde de que a fonte 12V tenha capacidade de corrente para manter a potência solicitada na tensão de saída (Lembre-se que energia não se cria).
O Módulo conversor DC-DC Step-up 250W 10A - 8.8-48V para 12-50V possui eficiência de até 96%.
O ajuste é multi-voltas, ou seja, será necessário girar o ajuste várias vezes (cerca de 30 voltas) para alcançar o valor desejado ou até mesmo perceber mudança no valor a depender dos valores ajustados para tensão/corrente.
A tensão e corrente aumentam girando o ajuste no sentido anti-horário. A corrente máxima é ajustada no trimpot CC-ADJ. A tensão é ajustada no trimpot CV-ADJ.
ATENÇÃO: Não tem proteção contra inversão de polaridade; Não feche curto-circuito na saída para fazer ajuste corrente.
Ajustando a tensão e corrente de saída:
Realize o ajuste da tensão em CV-ADJ (sentido anti-horário aumenta a tensão) até chegar ao valor desejado. Gire o CC-ADJ para o mínimo (sentido horário), conecte a carga (fita de LED por exemplo) e ajuste a corrente até chegar no valor desejado. NÃO FECHE CURTO-CIRCUITO para ajustar a corrente.
Para usar como carregador de baterias, ajuste a tensão de saída do conversor para a tensão final de carga da bateria, utilizando uma bateria descarregada conectada na saída do conversor, ajuste a corrente de carga máxima desejada.
Características:
- Tensão de entrada: 8.5~48Vcc;
- Tensão de saída: 12~50Vcc (sempre maior do que entrada);
- Tipo: Step-up (eleva tensão);
- Corrente de saída máxima: 10A;
- Corrente de entrada máxima: 10A (A corrente de entrada depende da tensão e corrente de saída);
- Potência: 250W (Acima de 6A usar dissipador de calor e ventilação forçada, P = V x I);
- Corrente quiescente: 10mA (Elevando 12V para 20V);
- Eficiência: até 96%;
- Ajuste de tensão;
- Ajuste de corrente máxima;
- Topologia: Boost;
- Proteção contra curto-circuito: NÃO;
- Proteção contra inversão de polaridade: NÃO;
- Peso: 64g;

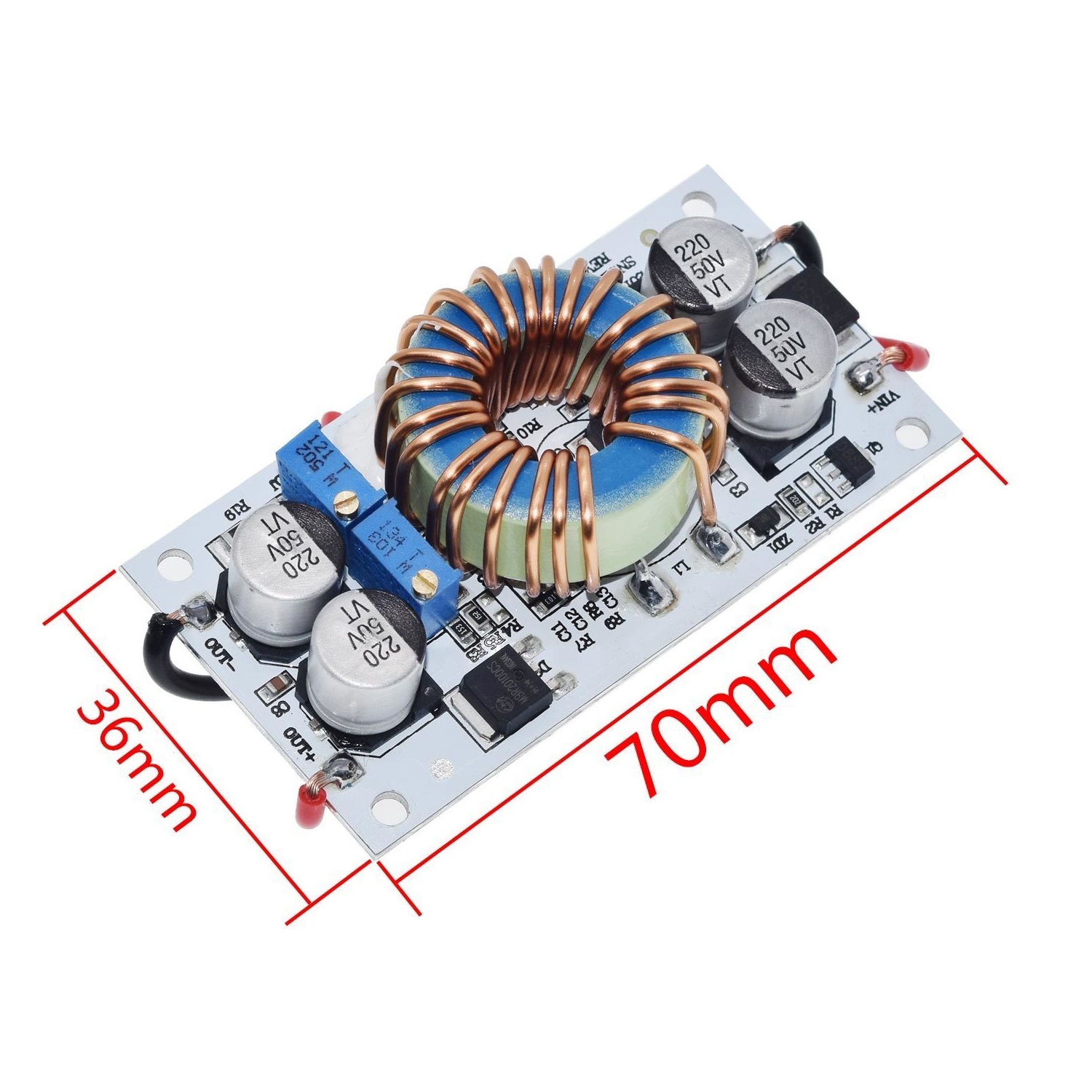

- Dimensões: 70x36x18mm.
Ao comprar esse produto receba:
- 1 x Módulo conversor DC-DC Step-up 250W 10A - 8.8-48V para 12-50V;
- Nota fiscal eletrônica de compra (NFe).
