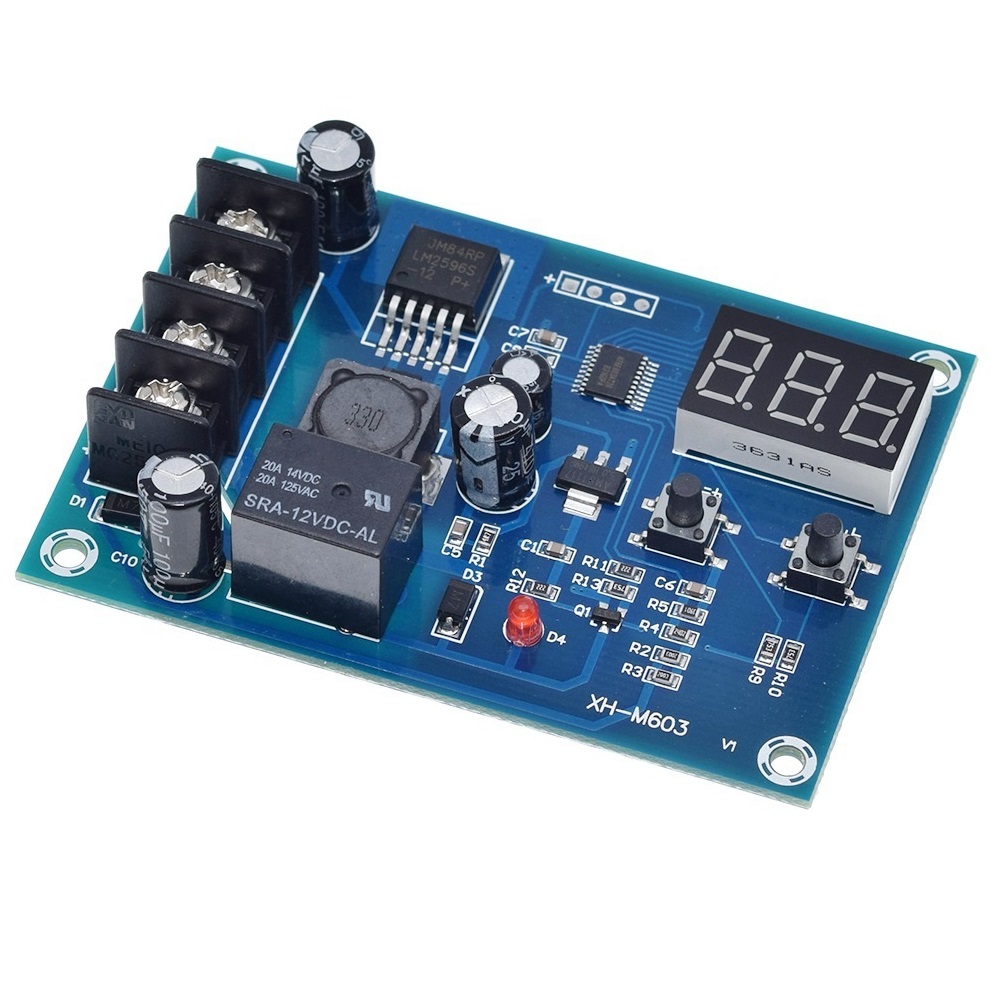

Módulo Controle de carga para bateria 12V a 24V - XH-M603
O Módulo Controle de carga para bateria 12V a 24V - XH-M603 permite controlar a tensão de início e fim da carga de baterias de lítio de 12V até 24V.
É possível ajustar a tensão de início de carga e a tensão final. Quando a tensão da bateria estiver abaixo da tensão mínima de carga o relê é ativado e aplica a tensão sobre a bateria (LED acende). Quando a bateria atingir a tensão final de carga o relê é desativado (o LED apaga).
Normalmente a tensão final de carga de uma bateria é 1.2x o valor da tensão nominal e a corrente de carga para carga lenta é cerca de 10% a corrente nominal. Por exemplo, uma bateria de 12V e 10A tem uma tensão final de carga de 14.4V e uma corrente de carga de 1A.

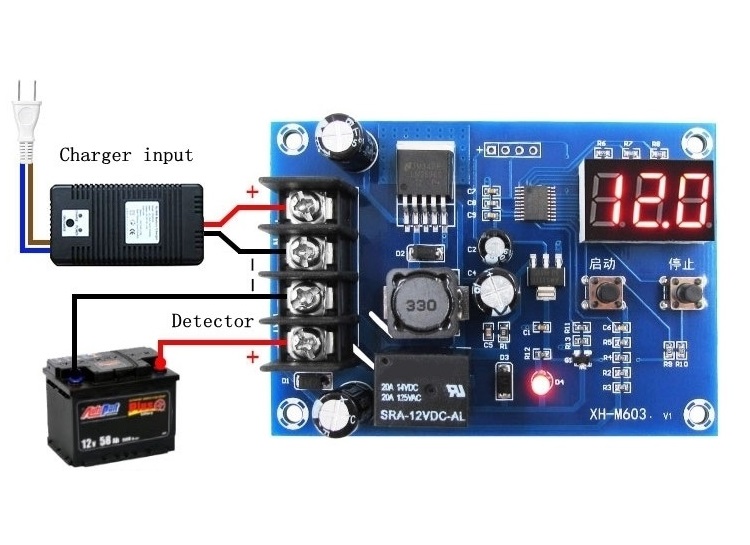

ATENÇÃO: Para que o display acenda é necessário que a bateria (com carga) e o carregador estejam conectados na placa! Se não conectar a bateria, não irá acender o display!

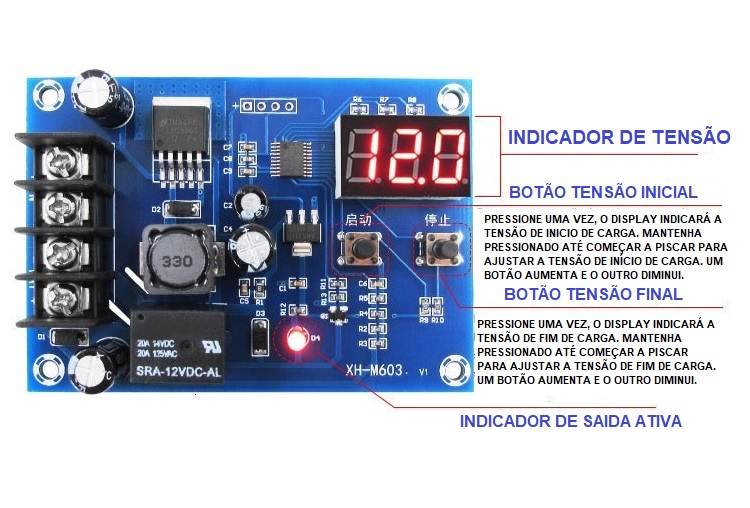

Ajustando a tensão de INÍCIO e FIM de carga:
- Configurar a tensão de INÍCIO de carga: Pressione e mantenha pressionado o botão INÍCIO (BOTÃO ESQUERDO) até o visor começar a piscar. Pressionando o botão da esquerda diminui o valor, pressionando o botão da direita aumenta o valor. Toques breves mudam 1 unidade após a vírgula. Se manter pressionando muda o valor em uma velocidade maior. Após definir o valor desejado aguarde o display parar de piscar e já estará ajustado a tensão de início de carga.
- Configurar a tensão de FIM de carga: Pressione e mantenha pressionado o botão FINAL (BOTÃO DIREITO) até o visor começar a piscar. Pressionando o botão da esquerda diminui o valor, pressionando o botão da direita aumenta o valor. Toques breves mudam 1 unidade após a vírgula. Se manter pressionando muda o valor em uma velocidade maior. Após definir o valor desejado aguarde o display parar de piscar e já estará ajustado a tensão de início de carga.
- Redefinir as configurações de fábrica: Com o módulo ligado pressione os dois botões ao mesmo tempo até que o visor mostre 888.
OBS: Mesmo que não tenha bateria ou fonte ligada ao módulo ele mantém as configurações que foram realizadas na memória do dispositivo.
Características:
- Modelo: XH-M603;
- Controle de Corrente: 20A (Máx.);
- Tensão de entrada: 10-30V;
- Precisão de exibição: 0.1V;
- Precisão de controle: 0.1V;
- Tipo de Saída: Saída Direta (não ajusta a tensão e nem a corrente);
- Tolerância: 0.1V;
- Aplicações: Azmazenamento de baterias de 12V a 24V;
- Peso: 29g;
- Dimensões: 82x58x15mm.
Ao comprar esse produto receba:
- 1 x Módulo Controle de carga para bateria 12V a 24V - XH-M603;
- Nota fiscal eletrônica de compra (NFe).
