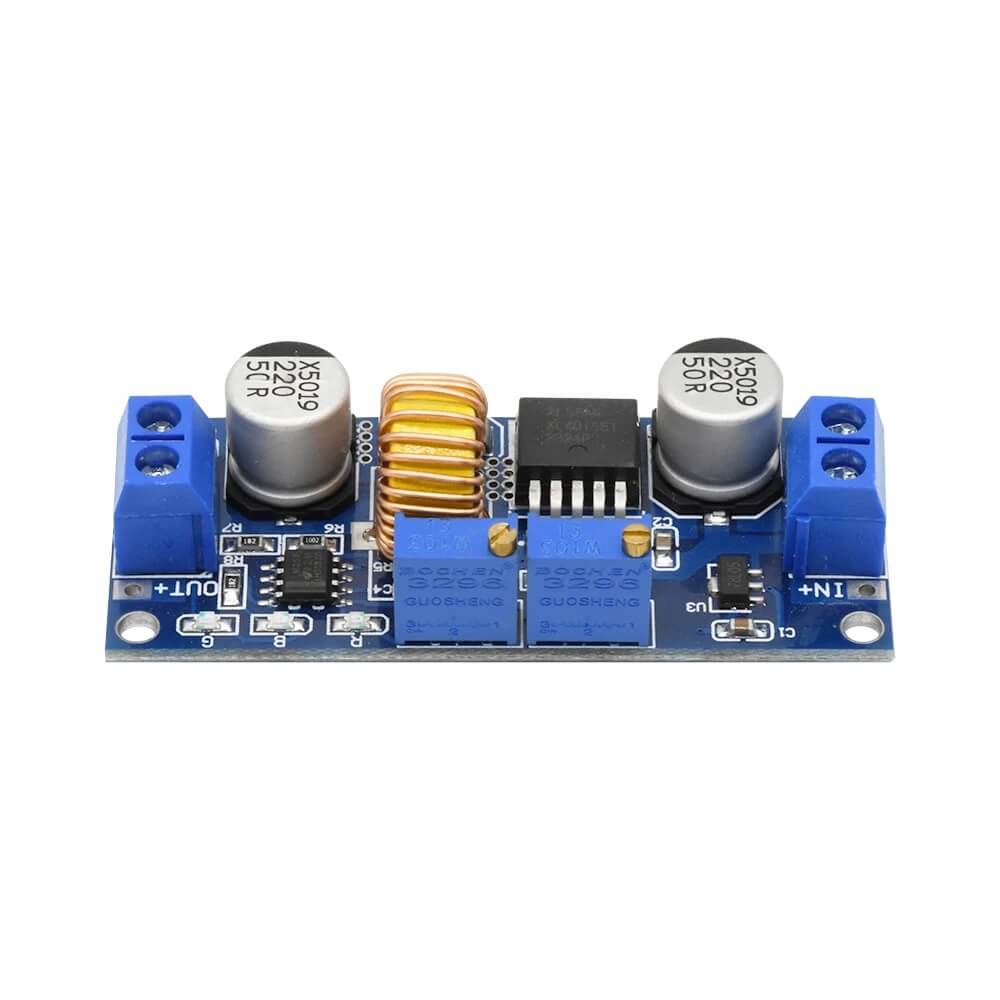

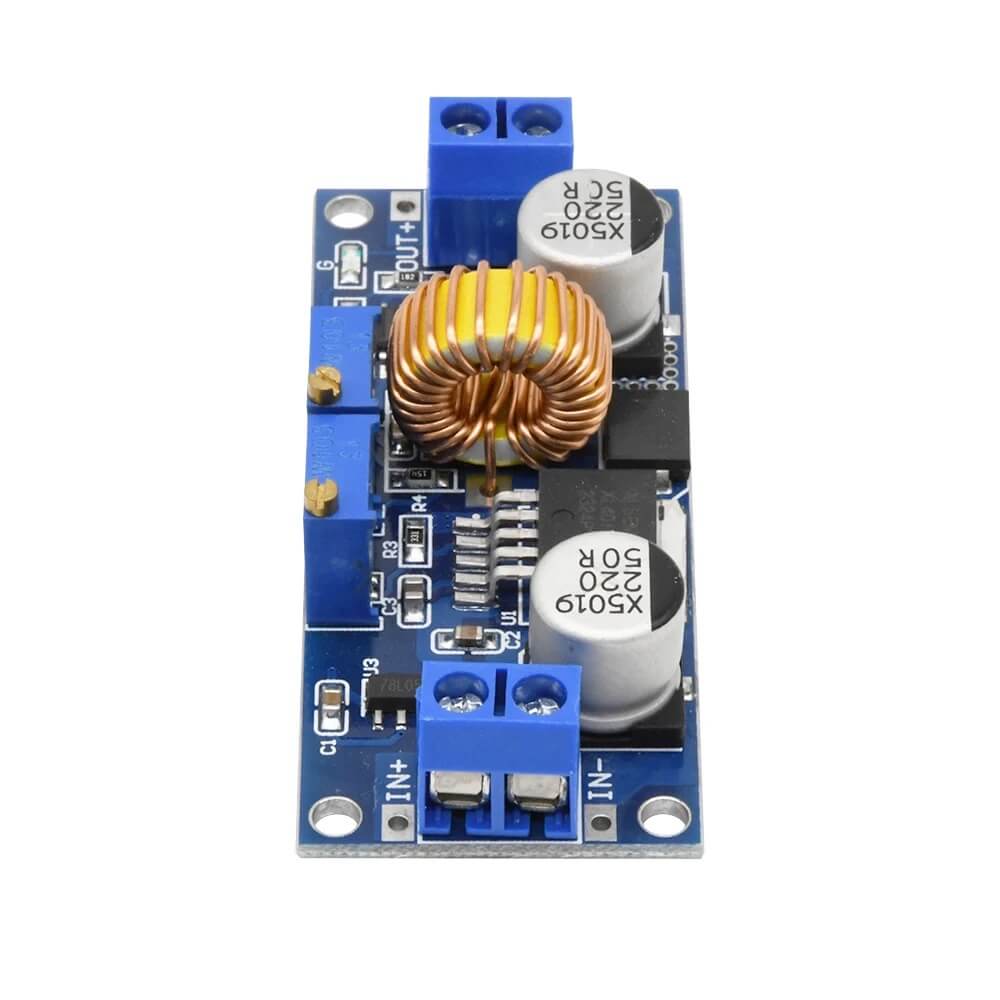

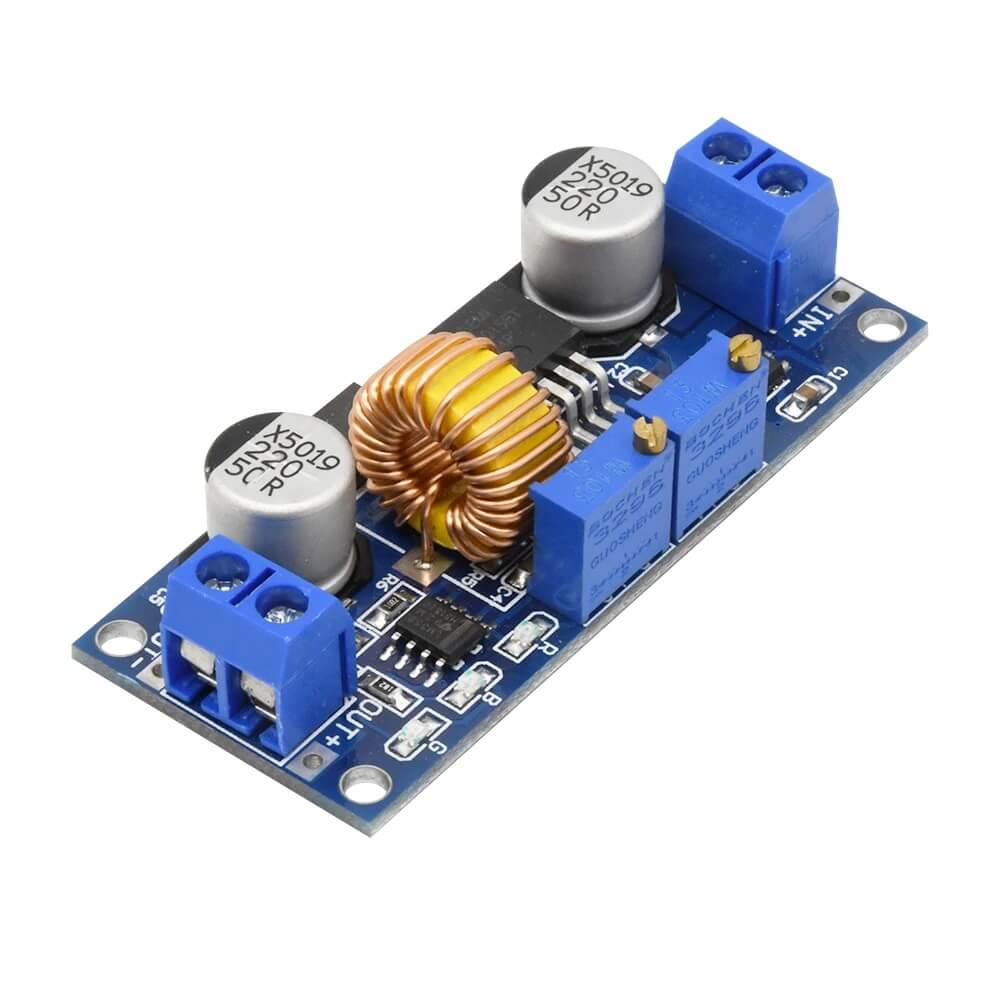

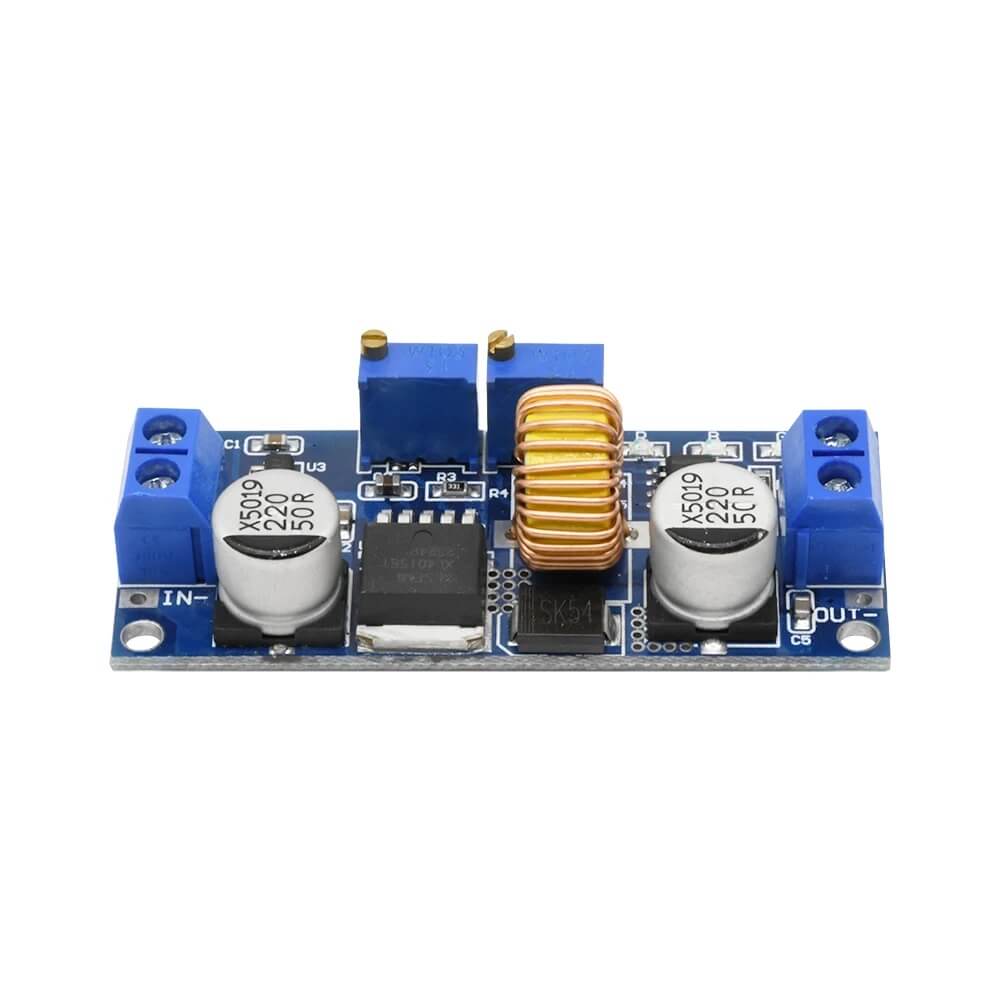

Módulo controlador de carga para bateria de Li-ion 5A XL4015 step down
O "Módulo controlador de carga para bateria de Li-ion 5A XL4015 step down" permite realizar o controle de carga de baterias de lítio (ou similares) com tensão entre 0.8V e 30V e corrente de carga máxima de 5A. A tensão de entrada pode ser entre 5V e 32V, porém precisa ser maior que a tensão de saída desejada. Assim como a fonte de entrada precisa ter uma capacidade de corrente maior ou igual a corrente de carga que será ajustada.
Esse módulo permite ajustar a tensão de saída (menor que a tensão de entrada) e a corrente máxima de saída. Assim será ajustado a tensão final de carga da bateria e a corrente máxima durante o processo de carga, permitindo um melhor controle sobre o processo de carga da bateria, preservando ao máximo a vida útil dela.
Normalmente a tensão final de carga de uma bateria é 1.2x o valor da tensão nominal e a corrente de carga para carga lenta é cerca de 10% a corrente nominal. Por exemplo, uma bateria de 12V e 10A tem uma tensão final de carga de 14.4V e uma corrente de carga de 1A.

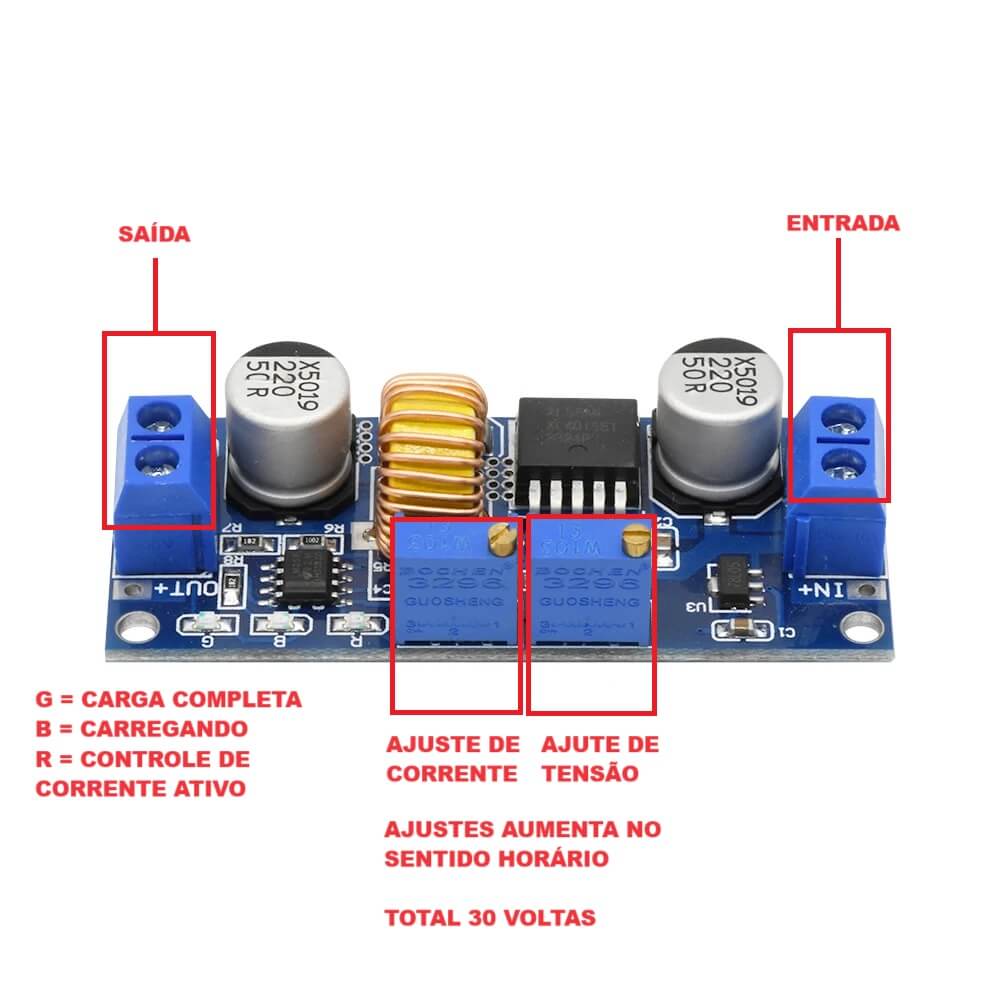

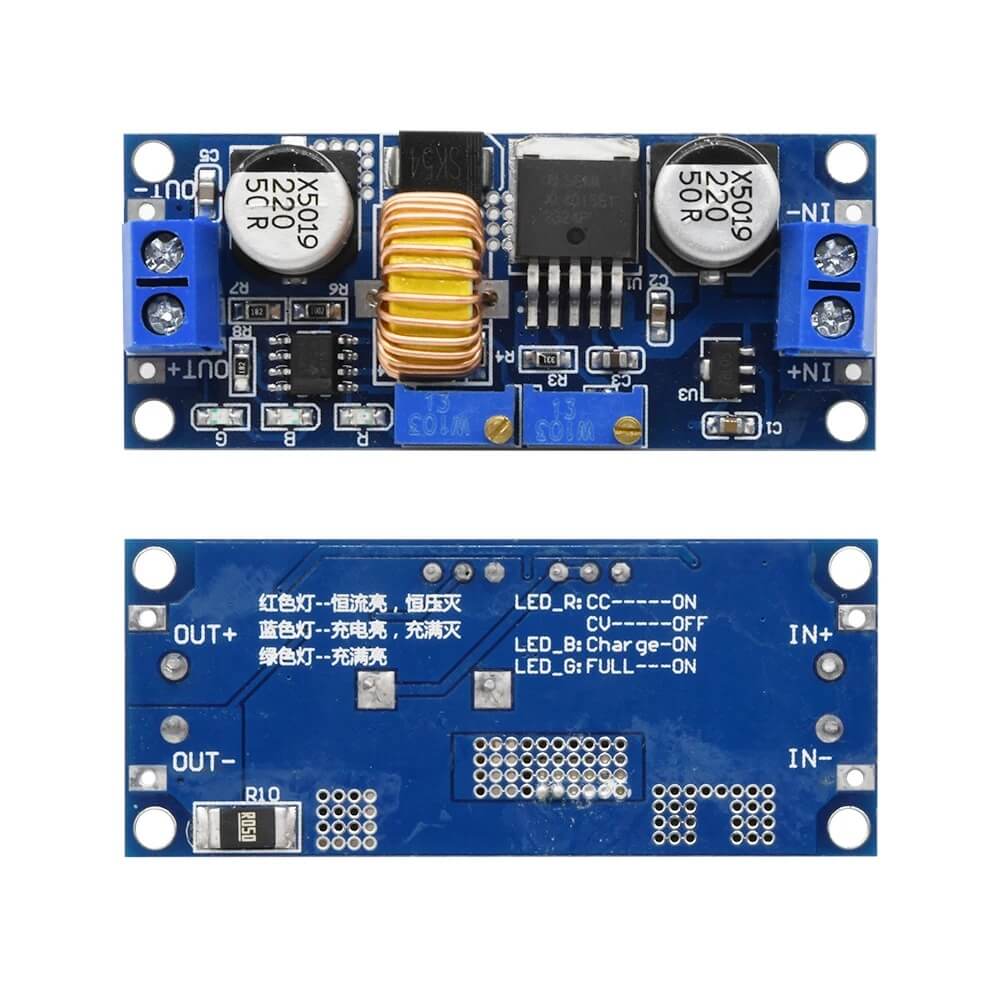

O LED vermelho acende quando está sendo feito a limitação na corrente de carga.
O LED azul acende quando está carregando (quando tem consumo na saída).
O LED verde acende quando o processo de carga finalizou.
AJUSTE e USO:
Considerando a bateria do exemplo acima, você precisa conectar na entrada do módulo uma tensão maior que 14.4V e ajustar a tensão de saída para 14.4V. Nesse ajuste, deixe a bateria desconectada.
Gire o ajuste de corrente no sentido anti-horário até ouvir um pequeno "tec", ou por até 30 voltas. Assim estará ajustando para a corrente de carga mínima.
Agora, com a ajuda de um amperímetro, meça a corrente na saída do módulo (pode conectar o amperímetro diretamente na saída, desde que ele suporte ao menos os 5A). Ajuste a corrente de saída para o valor desejado.
Conecte a saída do módulo aos terminais da bateria. Aguarde o processo de carga terminar (O LED verde irá acender).
OUTRAS APLICAÇÕES:
Apesar do módulo ter sido desenvolvido para controle de carga de baterias, nada impede que ele seja utilizado para alimentar outras cargas que estejam dentro do limite de tensão e corrente dele. É possível ajustar a tensão de saída e corrente máxima usando os passos anteriores e alimentar qualquer outro dipo de carga.
Características:
- CI conversor DC DC: XL4015;
- Corrente máxima de saída: 5A (Ajustável);
- Potência máxima: 75W;
- Tensão de entrada: 5V-32V;
- Tensão de saída: 0.8V-30V (Sempre menor que a tensão de entrada);
- Eficiência de conversão: Até 95%;
- Frequência de chaveamento: 180Khz;
- Ripple de saída: 50mV;
- Faixa de regulação de carga: +/- 0.5%;
- Faixa de ajuste de tensão: +/- 2.5%;
- Temperatura de trabalho: -40ºC a 85ºC;
- Dimensões: 61.5 x 26 x 18mm;
- Peso: 20g.
Ao comprar esse produto receba:
1 x Módulo controlador de carga para bateria de Li-ion 5A XL4015 step down;
Nota fiscal eletrônica de compra (NFe).
