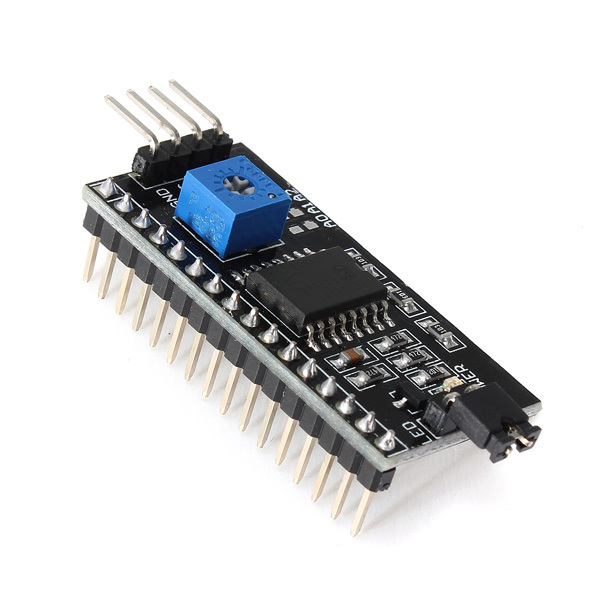

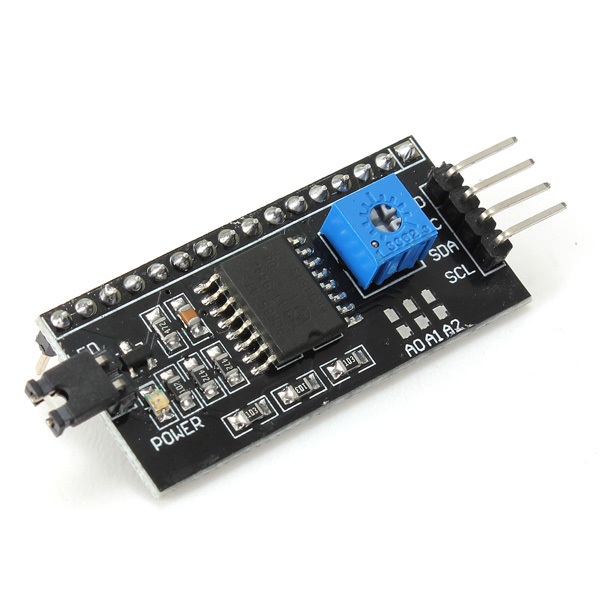

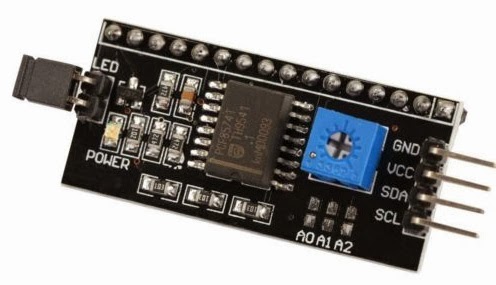

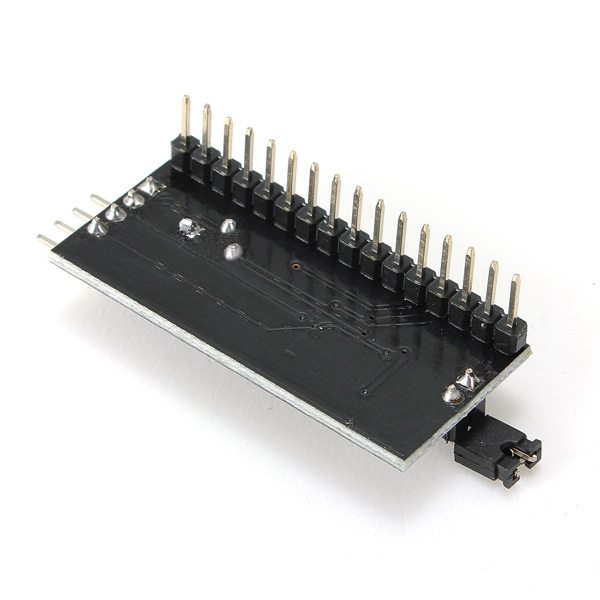

Módulo adaptador I2C para LCD 16x2 ou 20x4 - PCF8574T
O Módulo adaptador I2C para LCD 16x2 ou 20x4 - PCF8574T permite que você use um display de LCD 16x2 ou 20x4 com apenas 2 fios de dados, através da comunicação I2C. Isto permite uma economia de pelo menos 4 pinos do seu microcontrolador.
O Módulo adaptador I2C para LCD 16x2 ou 20x4 - PCF8574T é ideal para aplicações que exigem um display de LCD mas que o número de pinos disponíveis no microcontrolador esta pequeno.
O Módulo adaptador I2C para LCD 16x2 ou 20x4 - PCF8574T possui biblioteca e código fonte para Arduino, mas se você usa outra plataforma/microcontrolador poderá fazer seu próprio código analisando o datasheet do chip PCF8574T.
Pode ser conectado até 8 módulos deste no mesmo barramento I2C, ou seja, você poderá colocar até 8 displays de LCD no mesmo microcontrolador (Para cada display é necessário um módulo deste).
Características:
- Tensão de alimentação: 2,5V ~ 6V;
- Tipo de comunicação: Serial I2C;
- Pinos de conexão: SDA, SCL, GND e VCC;
- Chip controlador: PCF8574T;
- Displays suportados: LCD 16x2 e LCD 20x4;
- Dimensões: 41,5mm x 19mm x 15,3mm;
- Corrente em standby: 10uA;
- Tipo de controlador: Expansor de portas I/O de 8 bits I2C;
- Endereços: 0x20 ~ 0x27 (Padrão 0x27), pode ser alterado.
Ao comprar este produto receba:
- 1 x Módulo adaptador I2C para LCD 16x2 ou 20x4 - PCF8574T;
- Datasheet em inglês no formato .pdf (DOWNLOAD);
- Nota fiscal eletrônica de compra (NFe).
