Modos de funcionamento (6 modos):
- Modo 1: Retenção – Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).
- Modo 2: Retenção – Um botão controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão controle remoto liga e desliga a cada pulso, ou seja, cada vez que o botão do controle remoto for pressionado a saída irá trocar entre ligado/desligado.
- Modo 3: Pulso – Um botão controle remoto
O interruptor de parede liga a saída enquanto estiver com os contatos fechados. Um botão do controle remoto liga a saída enquanto o botão for mantido pressionado.
- Modo 4: Retenção – Interruptor pulsador – Um botão controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado.
-Modo 5: Retenção – Interruptor pulsador – Dois botões controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).
- Modo 6: Retenção – Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado (o primeiro botão memorizado) e um botão do controle remoto sempre desliga (o segundo botão memorizado).
Obs: No texto acima, informa que será usado dois botões ou apenas um botão. Isto não quer dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários para usar o modo. Pode se cadastrar diversos botões para fazer a mesma função. Pode se até mesmo ter botões de controles distintos no mesmo receptor, respeitando o limite de 20 botões por receptor.
Características do produto:
- Tensão de alimentação: 200Vca ~ 240Vca;
- Tensão de chaveamento do relê: Até 250Vca (Não pode alimentar o circuito com esta tensão);
- Corrente máxima dos contatos: 7A (84W em 12Vdc; 890W em 127V; 1540W em 220V). Equipamentos com potência reativa, deve-se considerar a potência aparente;
- Função de temporização de 1s à 4min20s configurável;
- Tipo de chaveamento: Eletromecânico/relês;
- Frequência: 433.92 Mhz;
- Protocolo: Learning code; PT2262, PT2264, eV1527 e HT6P20B;
- Meios de controle: Via entrada para interruptor de parede (Qualquer tipo que já esteja comandando a lâmpada, desde que comum e não eletrônico) e via controle remoto RF 433Mhz;
- Memória para botões: Até 20 botões, sendo 20 controles para modos que utilizam 1 botão; Ou 10 controles para modos que utilizam 2 botões. Isto para cada canal;
- Modos de funcionamento: 6 modos;
- Relê com contatos NF, NC e Comum disponíveis;
- Distância média de funcionamento: 20m à 100m, livre de interferências e barreiras;
- Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações do manual);
- Modelo: RL01A-220;

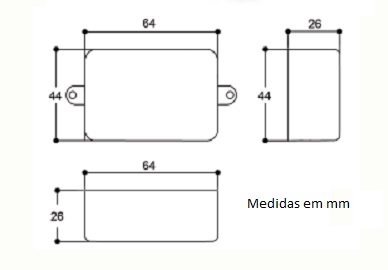

- Dimensões: 64x44x26mm;
- Fabricante: MSS Eletrônica.
Aplicações:
- Controle remoto de lâmpadas, ventiladores e demais equipamentos elétricos;
- Controle automatizado de lâmpadas, ventiladores e demais equipamentos via centrais de automação como Broadlink, Geeklight e Touchlight;
- Controle de motores via controle remoto;
- Disparo de fogos de artifício a distância;
- Controle remoto de válvulas solenoides para irrigação.
- E etc.

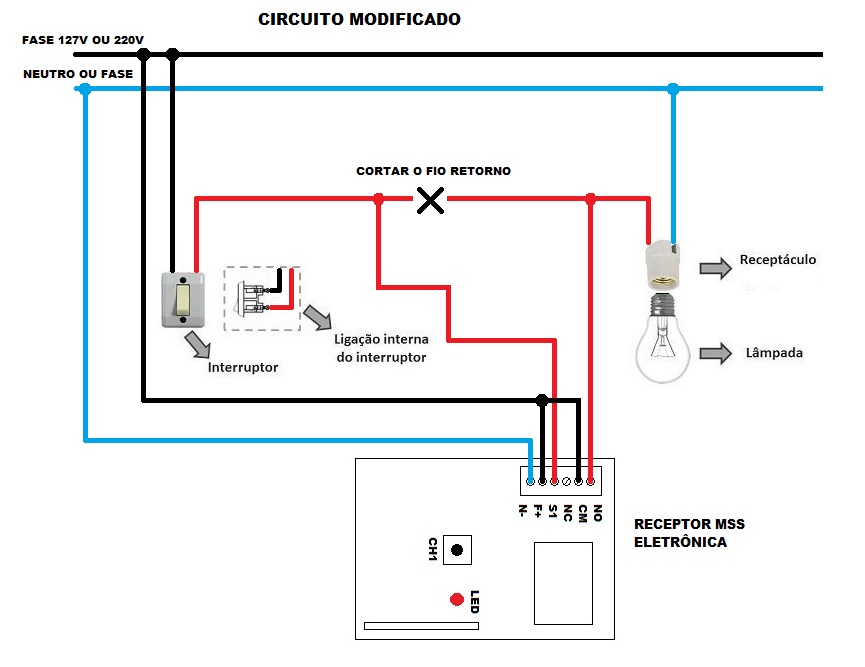

Funções dos bornes:
- NO: Contanto normalmente aberto do relê;
- CM: Contato comum ao NO e NC;
- NC: Contato normalmente fechado;
- S1: Entrada de controle externo (Para interruptores, botoeiras e etc);
- F+: Terminal fase ou neutro;
- N-: Terminal fase ou neutro.
Obs: Não importa a ordem dos terminais fase e neutro e nem mesmo se o interruptor chaveia o terminal fase ou neutro.

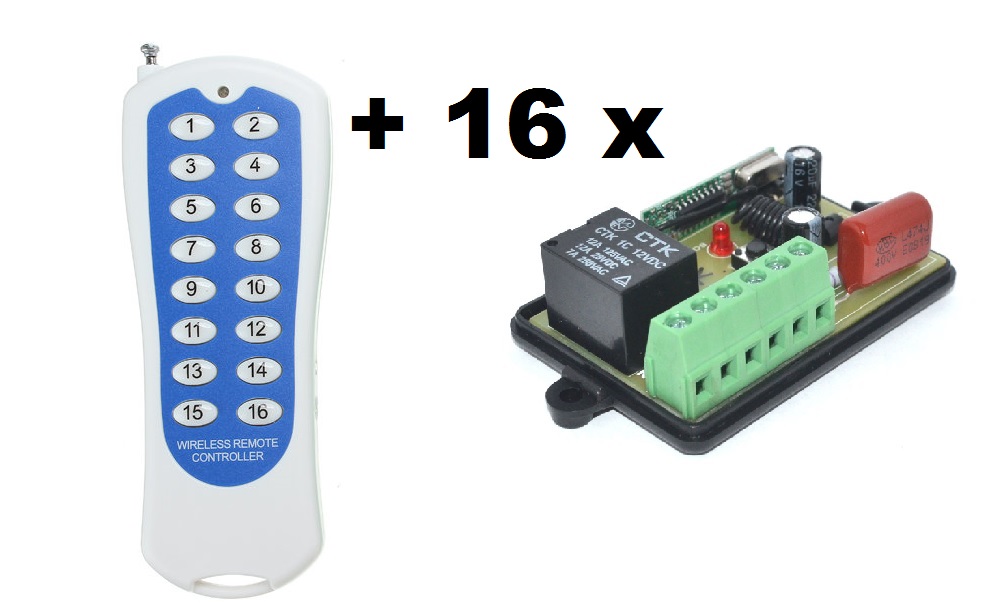

Ao comprar este produto receba:
- 16 x Módulo relê 1 canal RF 433Mhz 220V RL01A com entrada para interruptor;

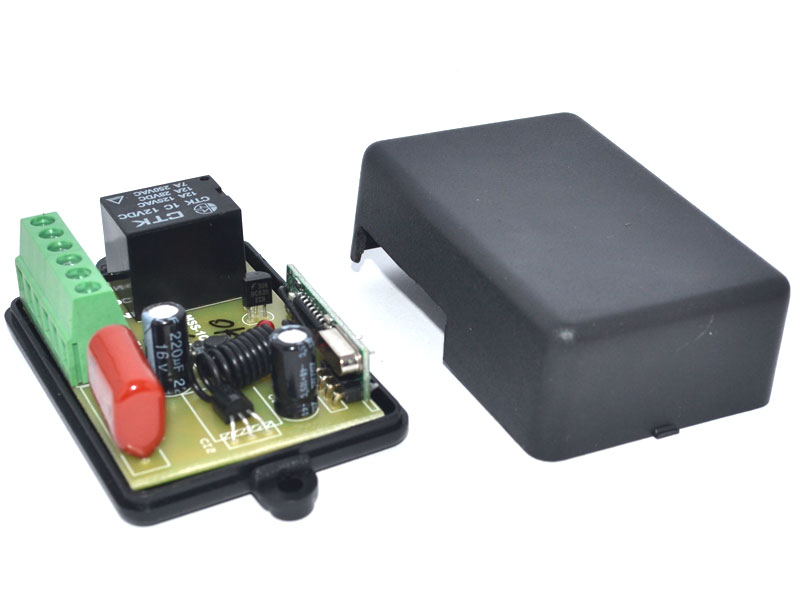

- 16 x Gabinete de fixação do receptor;
- 1 x Controle remoto RF 16 botões fixed code;
- Manual de configuração em pdf (DOWNLOAD);
- Nota fiscal eletrônica de compra (NFe).
