Encoder Decoder Rotativo Ky-040 - Com botão - 20 posições

Encoder Decoder Rotativo Ky-040 - Com botão - 20 posições

Ideal para projetos com microcontroladores, tais como ATMega328, Arduino, PIC, Atmel, MSP430 etc., para controlar menus em displays LCD, selecionar funções etc.

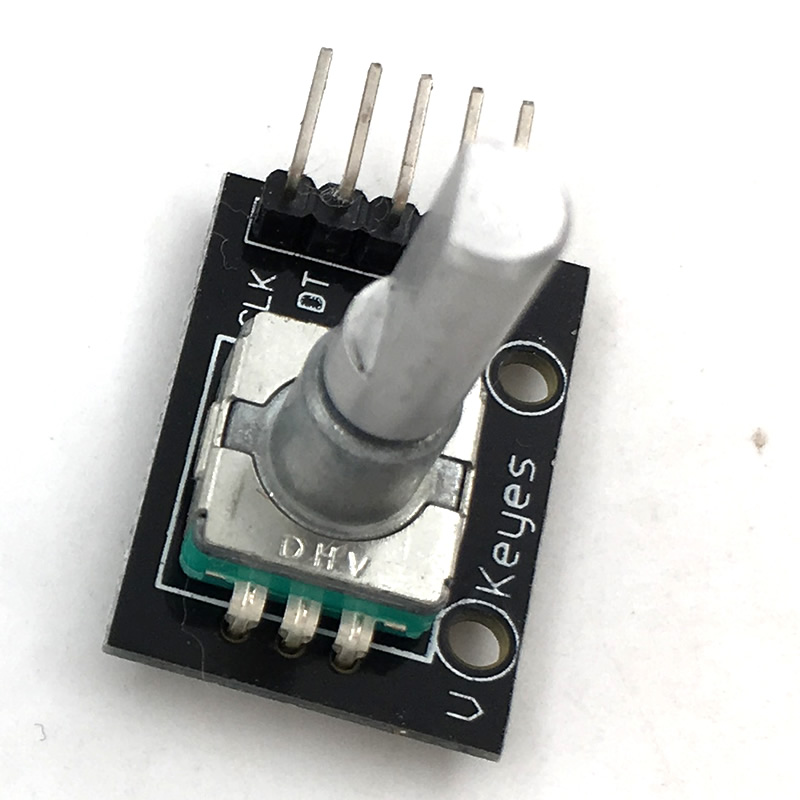

Encoder Decoder KY-040

Mais especificamente este é um encoder rotatório comumente usado para medir movimento rotacional de um eixo, pois converte movimentos rotativos em impulsos elétricos de onda quadrada, gerando assim uma quantidade exata de impulsos por volta, que neste caso são 20 pulsos por resolução.

Com estes impulsos você pode facilmente calcular o deslocamento, além é claro de determinar posição e direção pelo código gray. Este encoder também possui um botão extra, basta pressionar o eixo.

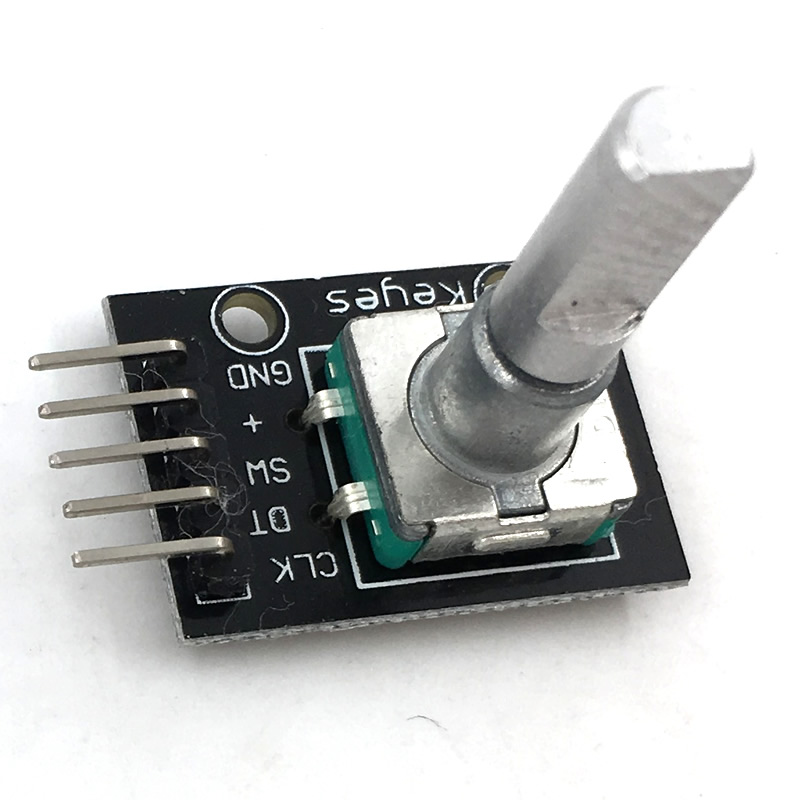

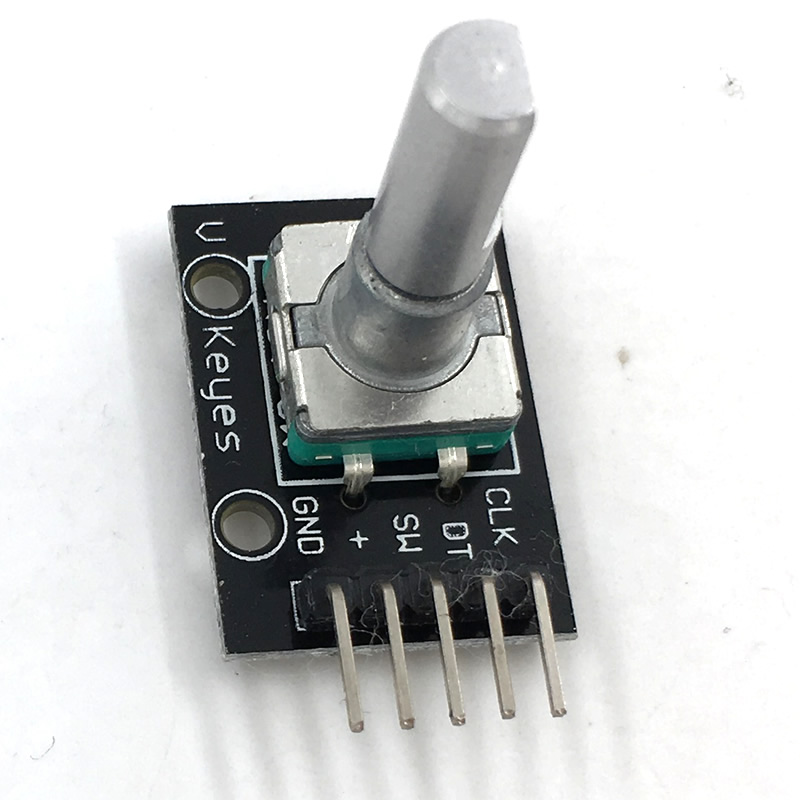

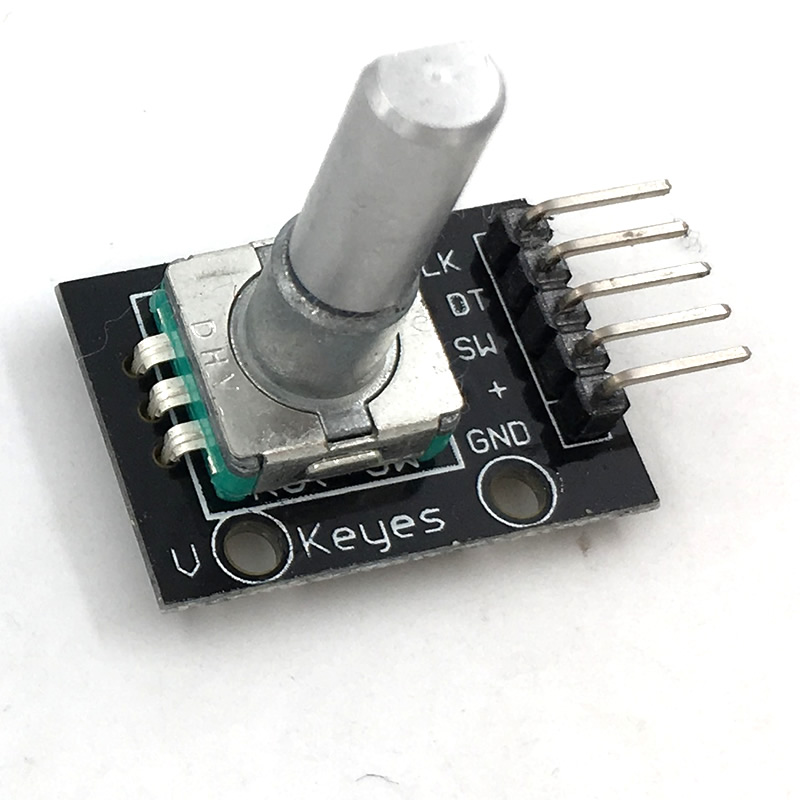

Pinagem:

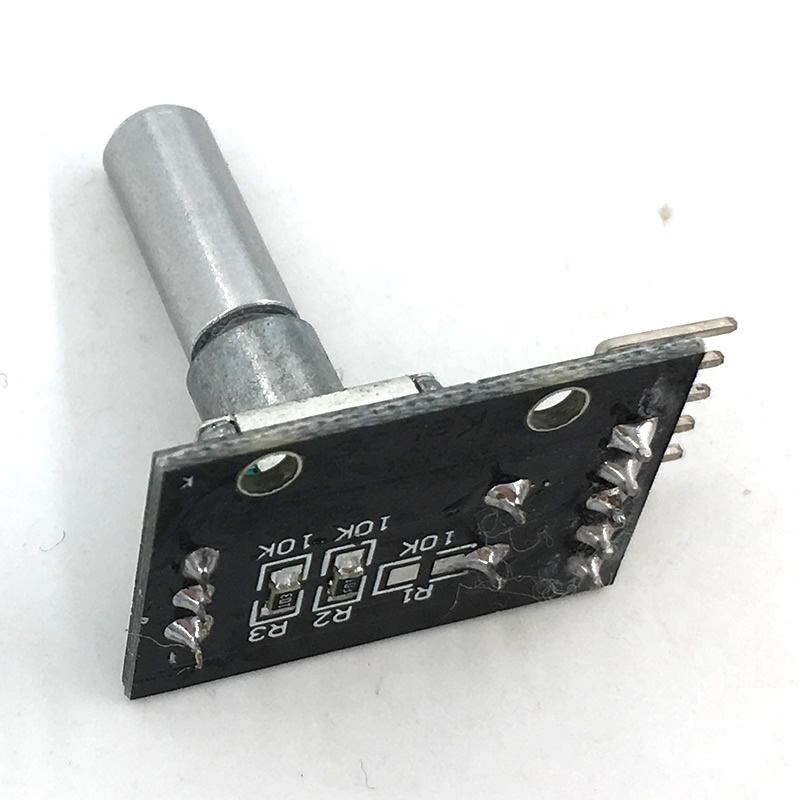

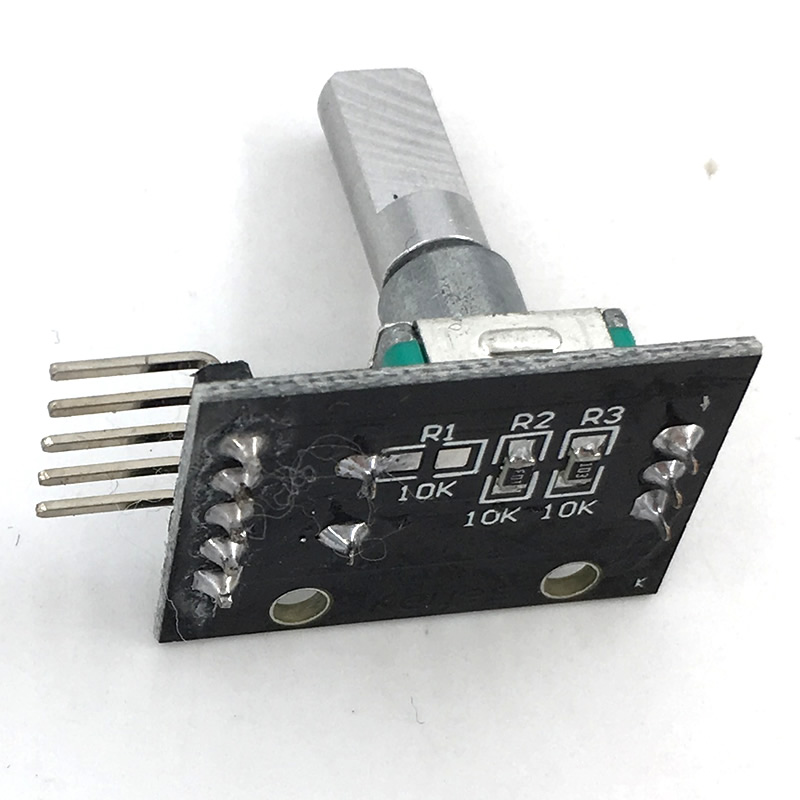

 - CLK: Pulso do clock. Tem resistor pullup de 10K com VCC;
 - DT: Pulso de direção. Tem resistor pullup de 10K com VCC;
 - SW: Conecta pino ao GND quando eixo pressionado;
 - +: VCC;
 - - GND: GND.

Características:

 - Modelo: Keyes KY-040;
 - Resolução: 20 pulsos por volta;
 - Tensão de operação: 5V;
 - Corrente max: 10mA;
 - Rotação contínua (sem limite);
 - Dimensões: 32 x 19 x 30mm.

Ao comprar este produto receba:

 - 1 x Encoder Decoder Rotativo Ky-040 - Com botão - 20 posições;
 - 1 x Nota fiscal eletrônica de compra NFe.
