Controle Remoto 3 botões + Módulo dimmer alta potência CA RF 433Mhz 1 canal bivolt - DM01B - 1000W em 127V - 2000W em 220V
O Módulo dimmer alta potência CA RF 433Mhz 1 canal bivolt - DM01B - 1000W em 127V - 2000W em 220V é ideal para automatizar o acionamento de dispositivos elétricos que não possuem controle remoto e que são de potência elevada (1000W em 127V ou 2000W em 220V), como fornos elétricos, fogões elétricos, liquidificadores, motores monofásicos, exaustores monofásicos, lâmpadas dimerizáveis, ventiladores e demais dispositivos que possam ser dimerizados dentro do limite de potência do produto.
O produto é bivolt, 127V e 220V. Potência máxima 1000W em 127V e 2000W em 220V.
O produto possui modos de funcionamento que podem ser liga/desliga ou dimmer.
O produto é controlado via controles remotos com frequência de 433.92Mhz com protocolo learning code que utilizem um dos chips: eV1527, PT2264, PT2262 ou HT6P20B e por botões que podem ser instalados no produto.
Oferecemos suporte via telefone para a instalação e/ou configuração do produto. O cliente nos informa um telefone e receberá uma ligação do nosso suporte técnico.
Modos de funcionamento (7 modos):
- Modo 1 - Liga/desliga - Dois botões do controle remoto
Um botão do controle remoto sempre liga no máximo (o primeiro botão de cada par memorizado) e um botão do controle remoto sempre desliga (o segundo botão de cada par memorizado).
Ao acionar a entrada ">": A saída liga em 100%.
Ao acionar a entrada "<": A saída desliga (vai para 0%).
Se acionar as duas entradas ao mesmo tempo a saída se mantém desligada
- Modo 2 - Liga/desliga - Dois botões do controle remoto
Um botão do controle remoto sempre liga no máximo (o primeiro botão de cada par memorizado) e um botão do controle remoto sempre desliga (o segundo botão de cada par memorizado).
Qualquer das entradas ("<" ou ">") que tiver seu status alterado irá alterar o status da saída. Exemplo, se a saída está desligada, ao acionar qualquer das duas entradas (ou ambas) a saída liga. Se a saída está ligada e acionamos qualquer das duas entradas (ou ambas) a saída desliga. Se a saída está desligada e apenas uma entrada está acionada, ao acionar a outra entrada a saída liga (ou vice-versa).
- Modo 3 - Liga/Desliga - Um botão do controle remoto
Um botão do controle remoto inverte o estado da saída a cada acionamento, ou seja, cada vez que o botão do controle remoto for pressionado e solto a saída irá trocar entre ligado/desligado.
Qualquer das entradas ("<" ou ">") inverte o estado da saída a cada acionamento, ou seja, cada vez que uma ou as duas entradas forem acionadas e desacionadas a saída irá trocar entre ligado/desligado.
- Modo 4 - Liga/Desliga - Um botão do controle remoto
Um botão do controle remoto inverte o estado da saída a cada acionamento, ou seja, cada vez que o botão do controle remoto for pressionado e solto a saída irá trocar entre ligado/desligado.
Qualquer das entradas ("<" ou ">") que tiver seu status alterado irá alterar o status da saída. Exemplo: se a saída está desligada, ao acionar qualquer das duas entradas (ou ambas) a saída liga. Se a saída está ligada e acionamos qualquer das duas entradas (ou ambas) a saída desliga. Se a saída está desligada e apenas uma entrada está acionada, ao acionar a outra entrada a saída liga (ou vice-versa).
- Modo 5 - Dimmer 01 - Dois botões do controle remoto - 10 níveis
Um botão do controle remoto aumenta o nível a cada acionamento (pulso) até chegar ao máximo ou liga direto no máximo se for mantido pressionado (o primeiro botão de cada par memorizado) e um botão do controle remoto diminui o nível a cada acionamento (pulso) até desligar ou desliga se for mantido pressionado (o segundo botão de cada par memorizado).
A entrada ">": Aumenta o nível da saída a cada acionamento (pulso) ou liga no máximo se for mantida acionada.
A entrada "<": Diminui o nível da saída a cada acionamento (pulso) ou desliga se for mantida acionada.
Quando a saída atingir 100% ou 0% o LED do receptor para de piscar, ficando aceso constantemente.
- Modo 6 - Dimmer 02 - Dois botões do controle remoto - 5 níveis
Um botão do controle remoto aumenta o nível a cada acionamento (pulso) até chegar ao máximo ou liga direto no máximo se for mantido pressionado (o primeiro botão de cada par memorizado) e um botão do controle remoto diminui o nível a cada acionamento (pulso) até desligar ou desliga se for mantido pressionado (o segundo botão de cada par memorizado).
A entrada ">": Aumenta o nível da saída a cada acionamento (pulso) ou liga no máximo se for mantida acionada.
A entrada "<": Diminui o nível da saída a cada acionamento (pulso) ou desliga se for mantida acionada.
Quando a saída atingir 100% ou 0% o LED do receptor para de piscar, ficando aceso constantemente.
- Modo 7 - Dimmer 03 - Dois botões do controle remoto - 35 níveis
Um botão do controle remoto aumenta o nível enquanto for mantido pressionado ou liga no último* nível ajustado no primeiro pulso e liga no máximo no segundo pulso (o primeiro botão de cada par memorizado) e um botão do controle remoto diminui o nível enquanto for mantido pressionado até desligar ou desliga se o acionamento for pulso (o segundo botão de cada par memorizado).
A entrada ">": Aumenta o nível da saída enquanto for mantida acionada ou liga no último* nível ajustado no primeiro pulso e liga no máximo no segundo pulso.
A entrada "<": Diminui o nível da saída enquanto for mantida acionada até desligar ou desliga se o acionamento for pulso.
Quando a saída atingir 100% ou 0% o LED do receptor para de piscar, ficando aceso constantemente.
Pulso é um acionamento breve.
* Para voltar no último nível ajustado, o circuito não pode ter sido desconectado da rede elétrica ou ter acabado a energia elétrica. Se acabar a energia elétrica, NÃO apaga os controles ou modos, apaga apenas o último nível ajustado.
Obs: Nos textos anteriores, informam que será utilizado um ou mais botões. Isso não quer dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários para usar o modo de funcionamento. Podemos cadastrar diversos botões para fazer a mesma função. Podemos até mesmo ter botões de controles distintos no mesmo receptor, respeitando o limite de 40 botões.
*Só utilize modo dimmer em dispositivos dimerizáveis!
Características do produto:
- Tensão de funcionamento: Bivolt, 127V e 220V (100Vca~240Vca, 60Hz); Não utilizar em redes não senoidais.
- Potência máxima: 1000W em 127V; 2000W em 220V; Se for usar acima de 50% da potência máxima, é recomendado usar cooler para preservar a vida útil do produto.
- Tipo de chaveamento: TRIAC;
- Ao energizar o circuito o LED pisca um número de vezes que indica à versão do produto;
- Sempre que o estado da saída é alterado, o LED do receptor pisca indicando a interação;
- Modos de funcionamento configuráveis: Liga/desliga e dimmer;
- Frequência de recepção: 433.92 Mhz;
- Protocolo: Learning code com os chips PT2262, PT2264, eV1527 e HT6P20B;
- Níveis: 5, 10 ou 35 dependendo do modo de funcionamento;
- Meios de controle: Controle remoto learning code RF 433Mhz e por botões que podem ser instalados no produto (dois botões);
- Memória para botões: Até 40 botões, sendo 40 controles para modos que usa 1 botão; 20 controles para modos que usam 2 botões;
- Memória não volátil: Não perde as configurações e/ou controles remotos memorizados quando acaba energia elétrica;
- Se acabar a energia elétrica volta no estado desligado;
- Modos de funcionamento: 7 modos;
- Distância média: 25m, livre de interferências e barreiras;
- Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações deste manual);
- Dimensões: 60x43x26mm;
- Modelo: DM01B;
- Fabricante: MSS Eletrônica.
Aplicações:
- Controle remoto de lâmpadas e ventiladores;
- Fornos e fogões elétricos;
- Liquidificadores;
- Motores monofásicos, exaustores monofásicos;
- E demais dispositivos monofásicos dimerizáveis.
Nunca dimerize dispositivos que não são dimerizáveis!

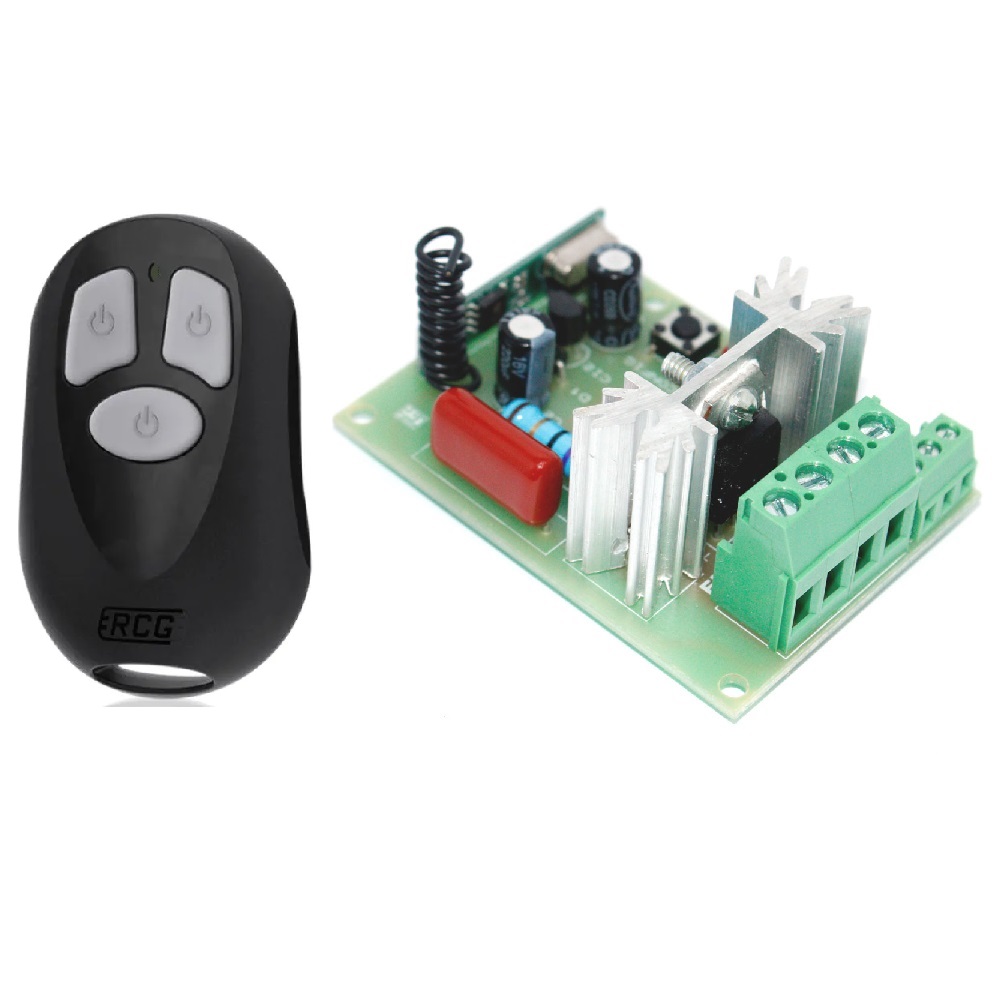

Ao comprar este produto receba:
- 1 x Módulo dimmer alta potência CA RF 433Mhz 1 canal bivolt - DM01B - 1000W em 127V - 2000W em 220V;
- 1 x Controle remoto RF 433Mhz Learning code de 3 botões;
- Manual de uso em pdf com diagrama de ligação (Link);
- Nota fiscal eletrônica de compra (NFe);
