Modos de funcionamento (7 modos):
- Modo 1 - Liga/desliga - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando
mudamos a posição do interruptor (não importa se o interruptor está abrindo ou
fechando, a saída irá inverter entre ligado/desligado). Um botão controle remoto liga
(o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo
botão memorizado).
- Modo 2 - Liga/desliga - Um botão controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando
mudamos a posição do interruptor (não importa se o interruptor está abrindo ou
fechando, a saída irá inverter entre ligado/desligado). Um botão controle remoto liga
e desliga a cada pulso, ou seja, cada vez que o botão do controle remoto for
pressionado a saída irá trocar entre ligado/desligado.
- Modo 3 - Liga/desliga - Pulso interruptor - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou
seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão controle remoto liga (o primeiro botão memorizado)
e um botão do controle remoto desliga (o segundo botão memorizado).
- Modo 4 - Dimmer 1 - Controle liga sempre no máximo
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso
(liga no último nível ajustado**), ou seja, cada vez que o interruptor de parede for
pressionado e solto a saída muda entre ligado/desligado. Se pressionar o interruptor
e mantiver pressionado, dimeriza do máximo para o mínimo até apagar e volta no
máximo, repete o ciclo enquanto estiver sendo pressionado. Um botão controle
remoto liga no máximo e diminui o nível a cada toque até o mínimo e volta no
máximo (o primeiro botão memorizado) e um botão do controle remoto desliga (o
segundo botão memorizado).
- Modo 5 - Dimmer 2 - Controle liga sempre no último nível**
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso
(liga no último nível ajustado**), ou seja, cada vez que o interruptor de parede for
pressionado e solto a saída muda entre ligado/desligado. Se pressionar o interruptor
e mantiver pressionado, dimeriza do máximo para o mínimo até apagar e volta no
máximo, repete o ciclo enquanto estiver sendo pressionado. Um botão controle
remoto liga no último nível ajustado** e diminui o nível a cada toque até o mínimo e
volta no máximo (o primeiro botão memorizado) e um botão do controle remoto
desliga (o segundo botão memorizado).
- Modo 6 - Dimmer 3 - Um botão do controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso
(liga no último nível ajustado**), ou seja, cada vez que o interruptor de parede for
pressionado e solto a saída muda entre ligado/desligado. Se pressionar o interruptor
e mantiver pressionado, dimeriza do máximo para o mínimo até apagar e volta no
máximo, repete o ciclo enquanto estiver sendo pressionado. Um botão controle
remoto liga no nível máximo e diminui o nível a cada toque até o desligar e volta no
máximo repetindo o ciclo. Este modo usa apenas um botão.
- Modo 7 - Liga/desliga - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão controle remoto liga e desliga a cada pulso (o primeiro botão memorizado) e um botão do controle remoto sempre desliga (o segundo botão memorizado).
Se usar algum modo dimmer em lâmpadas comuns, ou seja, as que não podem ser
dimerizadas, irá queimar o circuito e a garantia não cobre este tipo de dano.
Obs: No texto acima, informa que será usado dois botões ou apenas um botão. Isto não quer
dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários
para usar o modo. Pode se cadastrar diversos botões para fazer a mesma função. Pode até
mesmo ter botões de controles distintos no mesmo receptor ou canal, respeitando o limite de
20 botões por canal.
** Para voltar no último nível ajustado, o circuito não pode ter sido desconectado da
rede ou ter acabado a energia elétrica. Se acabar a energia elétrica, NÃO apaga os
controles ou modos, apenas apaga o último nível ajustado.
Características do produto:
- Número de canais: 01;
- Tensão de funcionamento: 90Vca ~ 240Vca – Bivolt;
- Potência de saída: 200W em 127V; 400W em 220V;
- Tipo de controle: Por meio de tiristores (TRIAC);
- Tecnologia: Controle do ângulo de disparo dos tiristores;
- Memória não volátil: Não apaga os modos ou controles quando acaba energia elétrica;
- Frequência: 433.92 Mhz;
- Protocolo: Learning code; PT2262, PT2264, eV1527 e HT6P20B;
- Meios de controle: Via entrada para interruptor de parede (Qualquer tipo que já esteja comandando a lâmpada, desde que comum e não eletrônico) e via controle remoto RF 433Mhz;
- Memória para botões: Até 20 botões, sendo 20 controles para modos que utilizam 1 botão; Ou 10 controles para modos que utilizam 2 botões;
- Modos de funcionamento: 7 modos;
- Distância média de funcionamento: 20m, livre de interferências e barreiras;
- Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações do manual);
- Modelo: DM01;

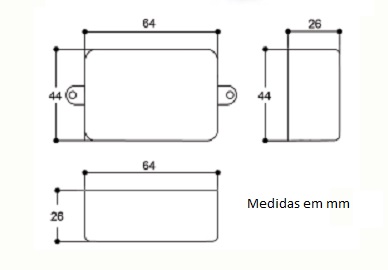

- Dimensões: 64x44x26mm;
- Fabricante: MSS Eletrônica.
Os subníveis
Como existem diversos modelos e marcas de lâmpada dimerizáveis e não existe um padrão entre elas, foi necessário a criação de subníveis para os 4 níveis intermediários do dimmer. Não foi possível deixar um nível comum à todos os modelos, pois para alguns o nível mínimo é muito alto e para outros já é muito baixo.
Para resolver esta situação, foi criado 3 subníveis. Estes subníveis permite que os 4 níveis intermediários sejam maiores ou menores, adequando melhor a lâmpada utilizada pelo cliente.
O subnível 3 é o que permite que a lâmpada atinja o menor brilho (ou velocidade do ventilador) possível (no menor nível dentre os 4 níveis intermediários); Já o subnível 1 é o que permite que a lâmpada atinja o ‘maior’ menor brilho (ou velocidade do ventilador) possível (no menor nível dentre os 4 níveis intermediários).
Ou seja, ao mudar entre os 5 níveis do dimmer, o subnível irá influenciar no brilho da lâmpada ou velocidade do ventilador, fazendo com que este seja maior ou menor dependendo do subnível previamente configurado.
Aplicações:
- Lâmpada incandescente;
- Lâmpada fluorescente compacta comum (apenas função liga/desliga);
- Lâmpada fluorescente tubular comum (apenas função liga/desliga);
- Lâmpada LED comum (apenas função liga/desliga);
- Lâmpadas fluorescentes dimerizáveis;
- Lâmpadas LED dimerizãveis;
- Lâmpadas dicroica;

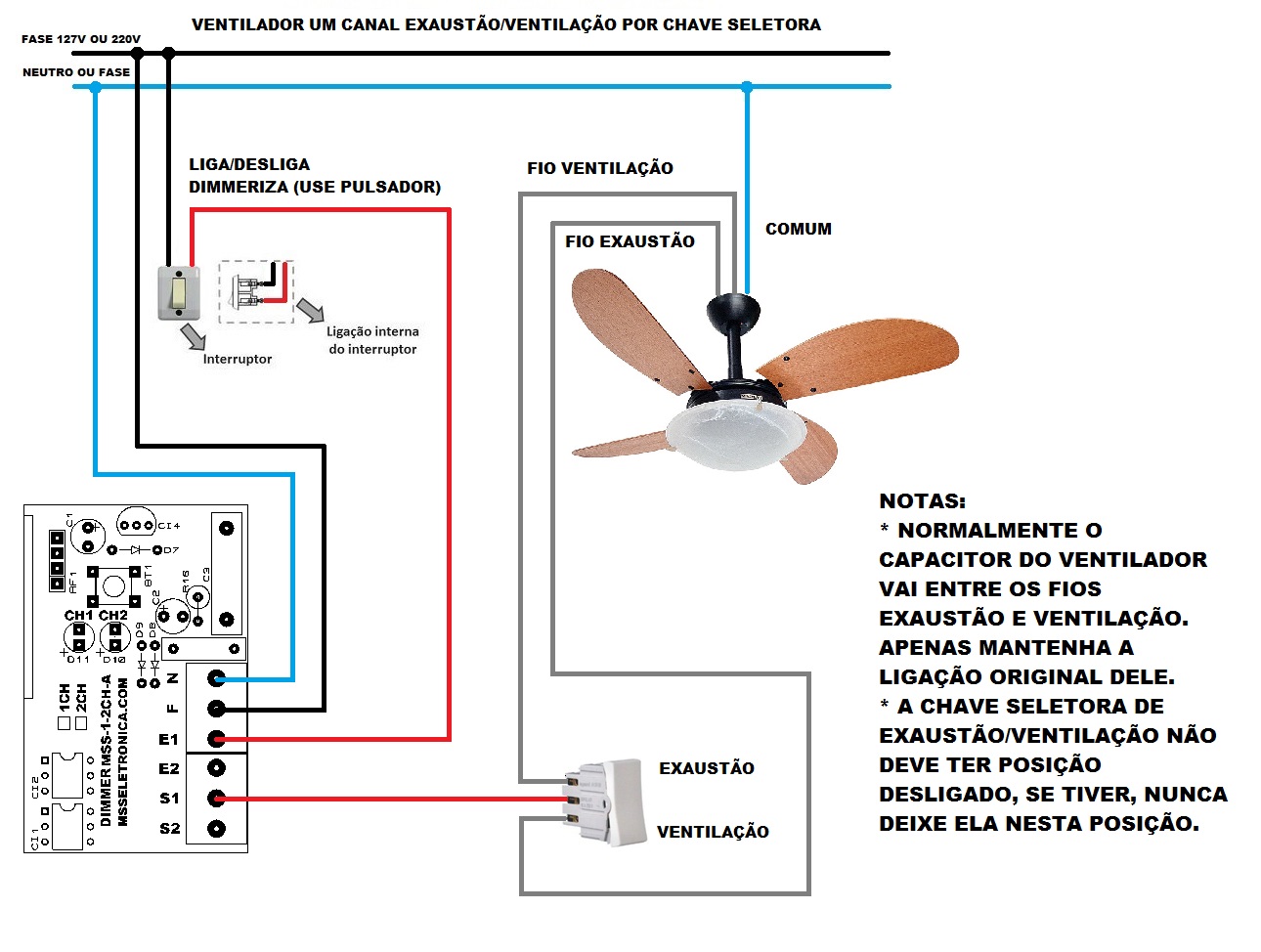

- Ventiladores de teto (observe a potência máxima);
- Ventiladores de mesa (observe a potência máxima);
- E demais tipos de lâmpadas que podem ou não ser dimerizáveis. Nunca use a função dimmer em lâmpadas que não podem ser dimerizadas!

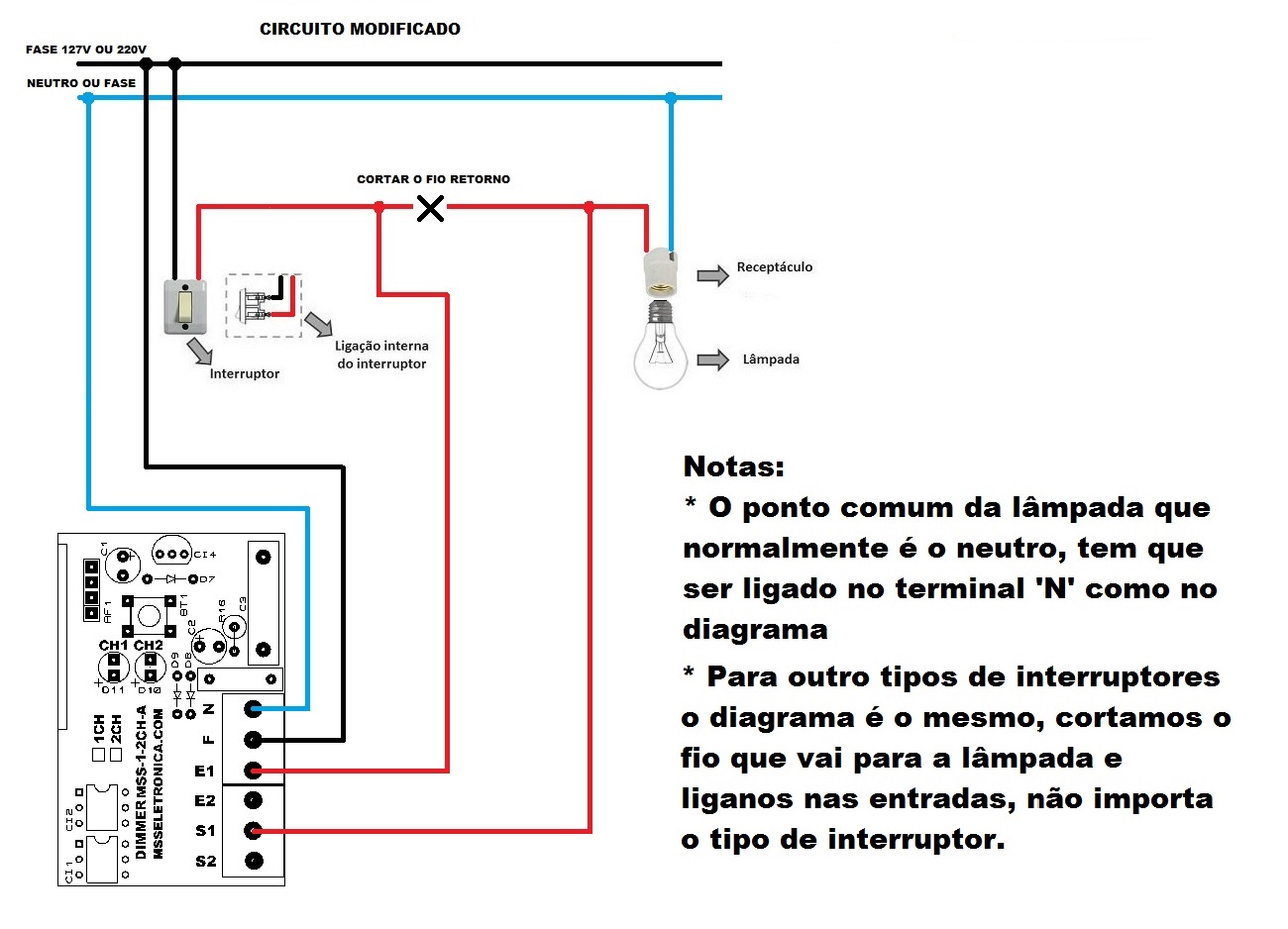

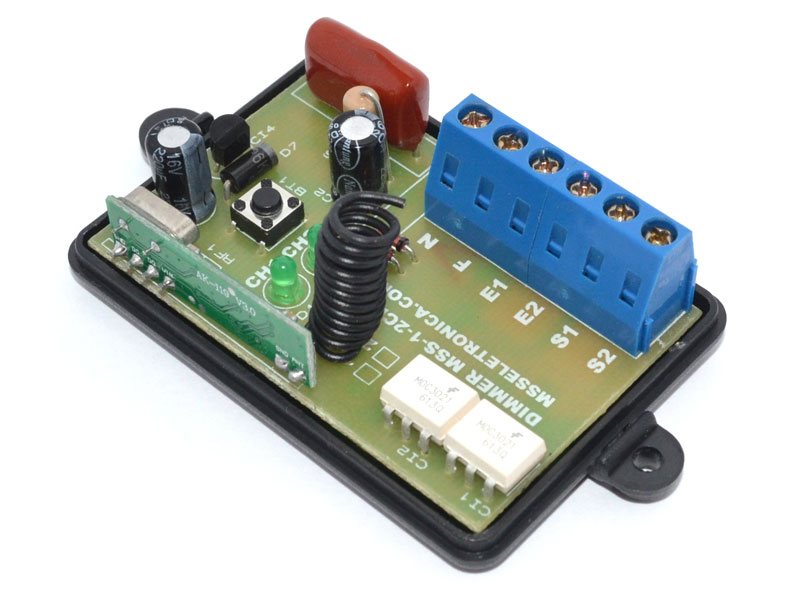

Funções dos bornes:
- N: Fio neutro;
- F: Fio fase;
- E1: Entrada para o interruptor
- E2: Não utilizado neste modelo;
- S1: Saída para a carga;
- S2: Não utilizado neste modelo;

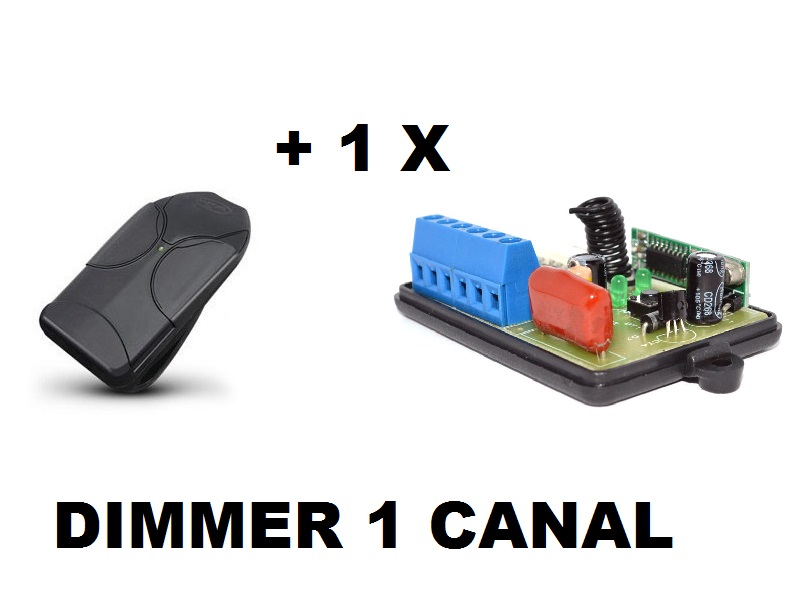

Ao comprar este produto receba:
- 1 x Módulo Dimmer 1 canal RF 433Mhz bivolt com entrada para interruptor DM01;

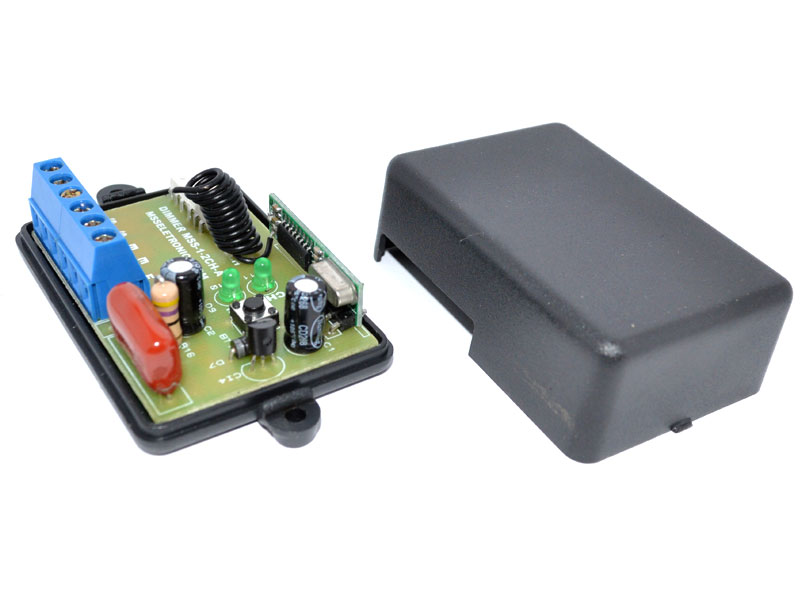

- 1 x Gabinete de fixação do receptor;
- 1 x Controle remoto RF 2 botões learning code;
- Datasheet em inglês no formado .pdf (DOWNLOAD);
- Nota fiscal eletrônica de compra (NFe).
